详情

水利行业的泵站，发电机组，及水闸的闸门控制都用LCU屏LCU柜来监视泵机组的电机状态温升，高压变频器或者高压软起动柜的综合保护装置，及河流上下游水位，出口管道的流量压力等参数，通过通讯方式，传输信号到中央控制系统，奥利泰电气深耕自动化，在水利LCU屏的设计研发，形成完整的产品体系，获得产品专利及软件权，是LCU屏柜生产设计销售的最具实力的公司

闸门LCU控制屏是用于水工建筑物中各种启闭设备的集中控制，它通过现场总线将分散在开关设备上的各种检测元件(如压力传感器、液位传感器等)与计算机控制系统连接起来，实现对各类机电设备的协调控制和监视。

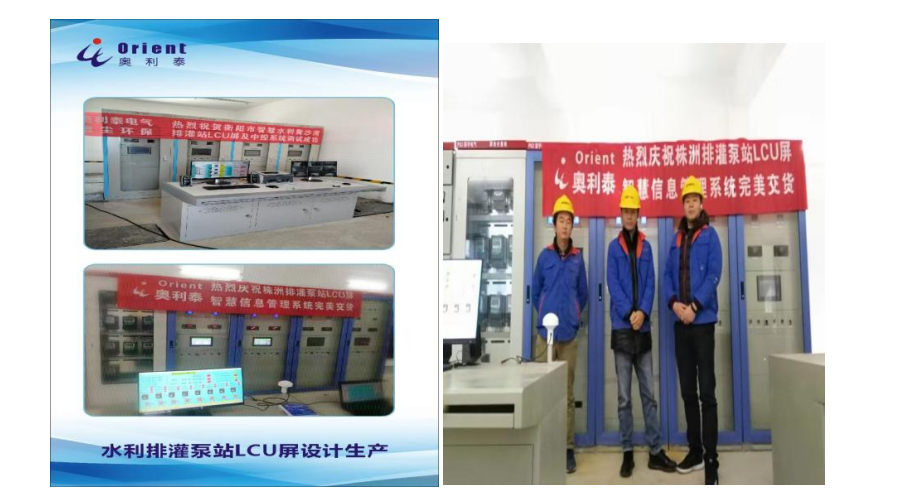

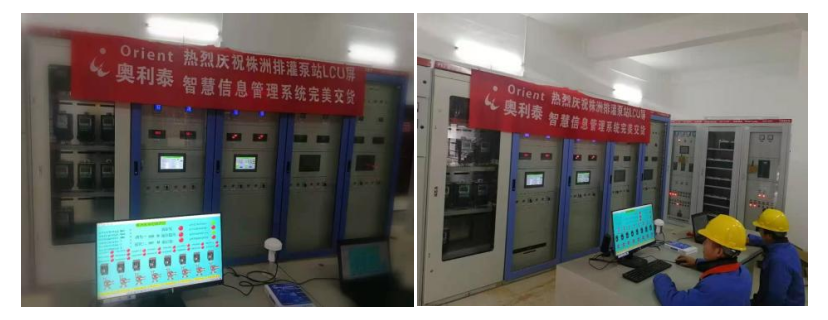

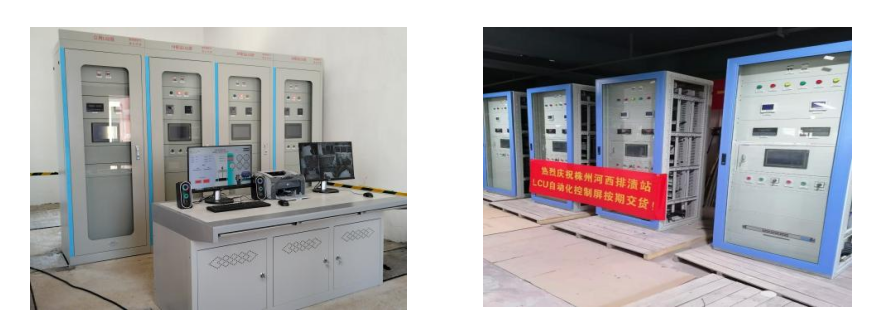

　　LCU柜实物图

　　1、主控单元:由CPU板及I/0接口卡构成;

　　2、电源单元:提供DC24V电源给主控板;

　　3、输入输出单元:提供模拟量输入/输出信号给主控板;

　　4、通信模块:提供RS485串行通信接口供外部设备使用;

　　5、LCU主板部分(LCUControlBox):包括LCD显示屏和键盘操作面板两部分。

一产品概述

1)单元控制级LCU应利用进口可编程控制器模块CPU（PLC）作为运算核心，通过通讯组成的网络型结构，奥利泰公司开发的环网数据交换结构，保障网络上任何节点的故障均不应影响网络及其他各节点的正常工作。

2)可编程控制器（PLC）满足所有监控功能、性能优越和在泵站监控系统有成熟PLC，全部模块应采用标准化模件。系统要求采用同一系列模块。输出模板故障状态下可预定义输出，LCU应方便地与采用不同规约的现地设备通信。编程软件符合IEC61131-3标准，功能块丰富，内置离线仿真功能，方便编程。

3)奥利泰公司LCU屏的PLC具有冗余电源模块，电源突然中断或恢复、电压波动时，不应出现误动作。电源故障时向主控级发送报警信号。LCU具有电源故障保护、外部电源隔离和电源恢复自启动等功能。

4)奥利泰公司LCU屏有丰富的、成熟的系统软件、支持软件及应用软件，

5)奥利泰公司LCU屏的I/O点数设计冗余，均对应端子排。

6)每套LCU具有现地/远方切换开关和一个手动/自动切换功能。当现地/远方切换开关切换到“现地”方式时，LCU不接收远方（包括主控级计算机）的控制和调节命令，只接收来自机旁LCU屏上的控制和调节命令，但可向主控级传送数据；切换到“远方”方式时，LCU不接收来自机旁LCU屏上的控制和调节命令，只接收远方（包括主控级计算机）的控制和调节命令。当手动/自动切换开关切至手动时，控制、操作将只能手动进行。

7）奥利泰公司LCU屏设计过程中考虑24VDC开关电源专用于测控范围内的仪表及变送器用电。24VDC开关电源以一回220VAC和一回220VDC双回电源供电，输出为24VDC，10A，

8）中央处理器（CPU）应采用高性能处理器，CPU采用冗余以太网接口，

9）奥利泰公司LCU屏CPU 采用 32 位以上工业级微处理器，主频不小于 500MHz；

10）奥利泰公司LCU屏PLC采用标准CPU，IO模块需独立配置，

11）奥利泰公司LCU屏PLC采用冗余以太网接口，两路以太网拥有独立IP地址，实现CPU网络冗余，保证数据传输稳定、可靠；

12）奥利泰公司LCU屏内置用户内存容量（不包含扩展内存） ≥32M，CPU本体应具有内置存储，增加CPU数据存储的安全性、稳定性；

13）奥利泰公司LCU屏具有强大的处理能力, CPU 可以处理大量的 I/O 点：可支持最大数字量为 4096 点，最大模拟量为 1024 点，具有备用电源和用户端电源不断开的情况下，I/O 模块、通讯模块及可拆卸端子排支持带电热插拔；

14）奥利泰公司LCU屏背板总线支持冗余电源设计；

15）奥利泰公司LCU屏PLC 采用冗余电源模块，其中一个损坏时，可以不中断运行。

16）奥利泰公司LCU屏带有独立的串口通信模块，多个 RS485 接口，支持标准 MODBUS RTU 协议，可自定义协议与多功能仪表等通信；

17）奥利泰公司LCU屏控制器的通讯模块、 I/O 模块及其它特殊功能模块均应与 CPU 模块严格保持同等的档次、是同一系列的产品；

18）奥利泰公司LCU屏支持 Modbus TCP 协议。模拟量分辨率为 16bit；
