水库信息化安全监测软件

　　水库信息化安全监测软件产品

　　水库信息化安全监测软件产品是由长沙奥利泰电气有限公司的技术团队十多年潜心研发，根据水库水利信息化的发展需要，具有自己知识产权的核心软件产品，可以广泛应用与水利信息化管理，水库的安全监测，灌区的安全水质的分析GIS一张图表的综合型大型软件产品，适用与各种水利信息化的综合管理软件。

　　1、大坝安全监测系统

　　大坝安全监测系统分为态势感知、工程分布、大坝安全、洪水预报，地质分析，数据储存，GIS一张图表，应急预案等软件平台，实现电脑端的画面显示及控制预警及数据上传功能。

　　2.1态势感知

　　水库水位可视化分析

　　实时水位展示：以动态图表的形式实时展示水库当前水位，让管理人员能直观了解水位的实时变化情况。同时，在地图上标注出水库的位置，使水位分布一目了然。

　　水位趋势分析：利用历史数据绘制水位变化趋势曲线，预测未来一段时间内的水位走势。可以采用时间序列分析等方法，分析水位的季节性、周期性变化规律，帮助管理人员提前做好应对准备。

　　警戒水位对比：在可视化界面中明确标注出水库的警戒水位、保证水位等关键水位线，当水位接近或超过警戒水位时，及时提醒管理人员关注。

　　水库库容量可视化分析

　　库容量实时计算：根据水位与库容量的关系模型，实时计算并显示水库当前的库容量。可以用仪表盘、进度条等形式直观展示库容量占总库容的比例，让管理人员快速了解水库的蓄水情况。

　　库容量变化动态展示：以动画或动态图表的形式展示库容量随时间的变化情况，清晰呈现库容量的增减趋势。结合入库流量和出库流量数据，分析库容量变化的原因，为水资源调度提供依据。

　　不同区域库容量分布：对于大型水库，可能存在多个库区或不同的蓄水区域。通过三维可视化或分区图表，展示不同区域的库容量分布情况，便于管理人员掌握各区域的蓄水均衡性。

　　降雨量可视化分析

　　降雨量实时监测：利用雨量传感器网络，实时获取水库流域内各监测点的降雨量数据，并在地图上以不同颜色的点或等值线表示降雨量的分布情况，直观展示降雨的强度和范围。

　　降雨趋势与累计分析：以折线图展示各监测点的降雨量随时间的变化趋势，同时计算并显示累计降雨量。通过对比不同时间段的降雨数据，分析降雨的集中程度和持续时间，评估对水库水位和库容量的影响。

　　降雨与水位关联分析：通过数据挖掘和分析技术，建立降雨与水库水位之间的关系模型，在可视化界面中展示降雨对水位变化的影响程度。例如，以散点图或相关性曲线展示降雨量与水位上涨幅度之间的关系，帮助管理人员预测降雨可能导致的水位上升情况。

　　水库环境可视化分析

　　水质监测可视化：展示水库水质的各项指标数据，如酸碱度（pH值）、溶解氧、化学需氧量（COD）、氨氮等，以柱状图、折线图等形式呈现各指标的变化趋势。

　　告警可视化分析

　　告警信息实时推送：当水库的水位、库容量、降雨量、水质等监测数据超过设定的阈值或出现异常情况时，系统立即发出告警信息，并在可视化界面的显著位置以弹窗、闪烁图标等形式展示告警内容。

　　告警级别与分类展示：根据告警的严重程度，将告警分为不同级别，如一般告警、重要告警、紧急告警等，并以不同颜色进行区分。

　　告警历史记录与分析：建立告警历史数据库，记录所有告警事件的发生时间、类型、级别、处理情况等信息。通过对告警历史数据的分析，总结告警规律和趋势，为优化告警阈值和完善应急预案提供依据。

　　2.2工程分布

　　创建工程分布图层：在GIS平台中，将整理好的闸站、水位站、气象站、雨量站等工程设施数据加载到地图上，创建相应的图层。

　　数据可视化展示：当用户点击地图上的闸站、水位站、气象站、雨量站等图标时，弹出信息窗口，展示该设施的详细信息和实时监测数据，以便用户直观地了解设施的运行状态和监测结果。

　　2.3大坝安全监测

　　o水平位移监测：主要监测大坝在水平方向上的位移情况，用于判断大坝是否存在整体或局部的水平滑动、倾斜等问题。

　　o垂直位移监测：即沉降监测，通常使用水准测量、液体静力水准测量等方法，监测大坝在垂直方向上的沉降变化，了解大坝基础的压缩情况以及坝体的压实程度，防止因过度沉降导致大坝结构破坏。

　　o渗流量监测：通过在大坝下游设置量水堰等设施，测量大坝的渗流量，了解大坝的渗漏情况，判断渗流是否超过允许范围，分析渗流对大坝安全的影响。

　　o渗流压力监测：在大坝内部和基础中埋设渗压计，监测不同位置的渗流压力，绘制等势线图，分析渗流场的分布规律，判断是否存在渗流异常和潜在的渗透破坏隐患。

　　o水质监测：对大坝渗流水的水质进行分析，检测水中的化学成分、浑浊度等指标，判断渗流是否对大坝材料造成侵蚀、溶蚀等破坏，以及是否存在管涌等渗透破坏现象。

　　2.4应急预案

　　应急预案包含工程简介、今日值班信息、系统通知公告、工程巡查任务统计、问题隐患处置分析、应急预案信息等。

　　3工作台

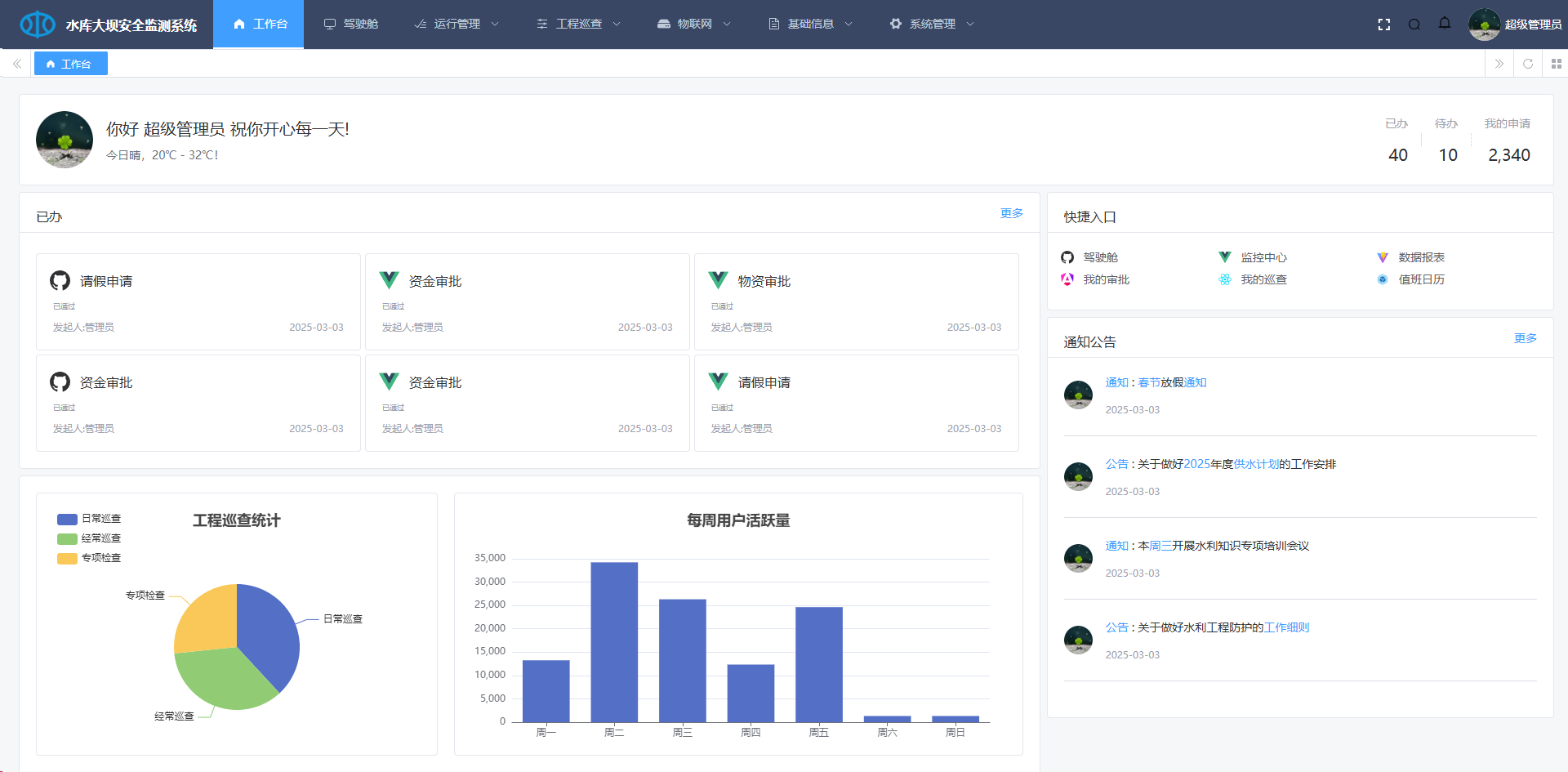

　　在我的工作台可以查看我的审批任务、工程巡查统计、通知公告等信息，以及系统功能快捷入口，点击可直接进入相关工作模块。

　　5驾驶舱

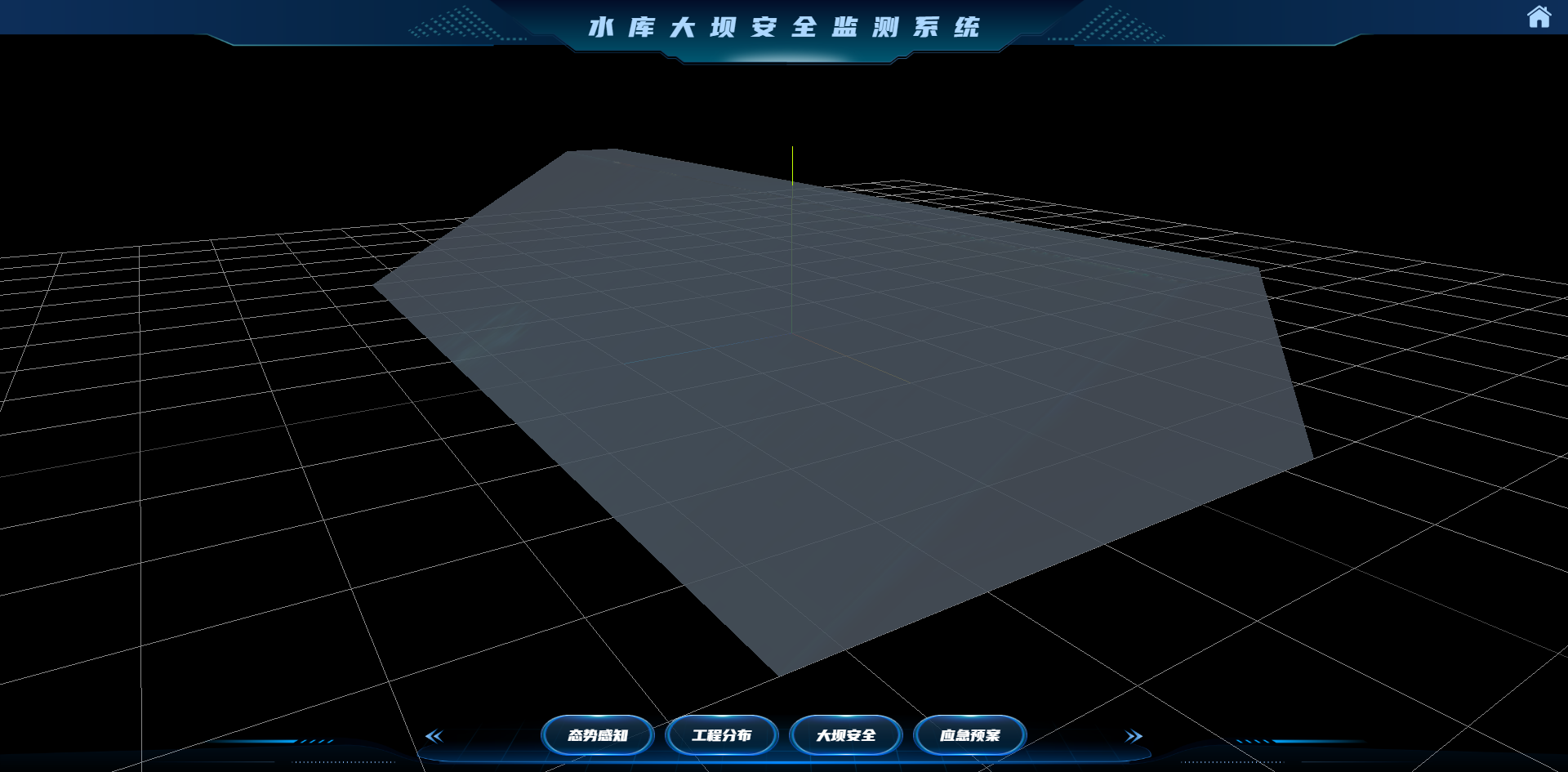

　　驾驶舱为系统从后台到大坝安全监测可视化界面的跳转入口

　　6运行管理

　　6.1监控中心

　　监控中心汇聚工程所有监控信息。视频画面可分为单屏、四分屏、九分屏、十二分屏、十六分屏。用户可对任一播放所选监控设备，并实现球机设备远程控制。

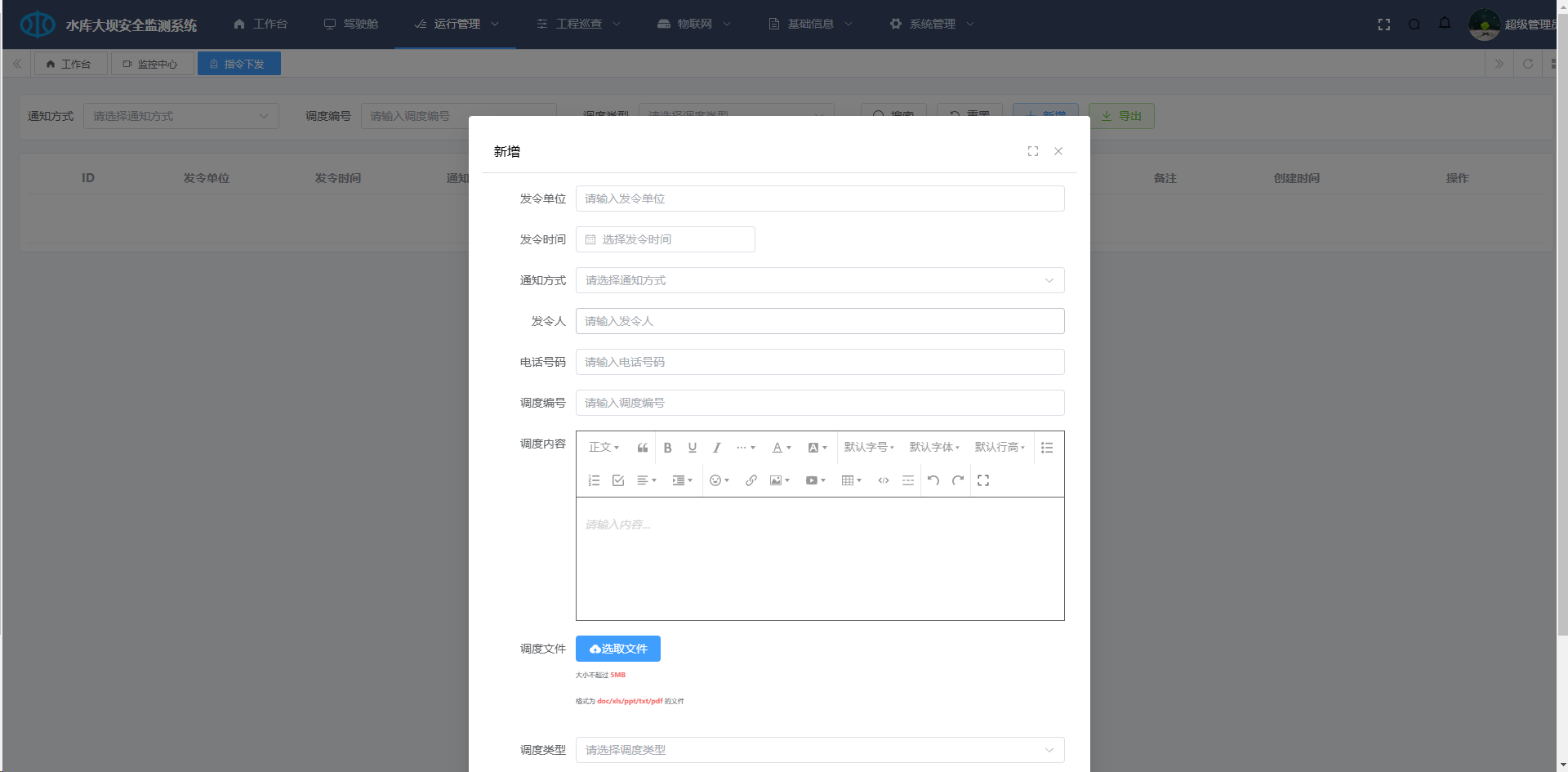

　　6.2调度管理

　　系统实现用户可在线下发调度指令，调度指令包括发令单位、发令人、调度内容，受令人、调度编号、附件等信息。实现调度指令在线下发、在线跟踪。实现调度任务闭环操作。

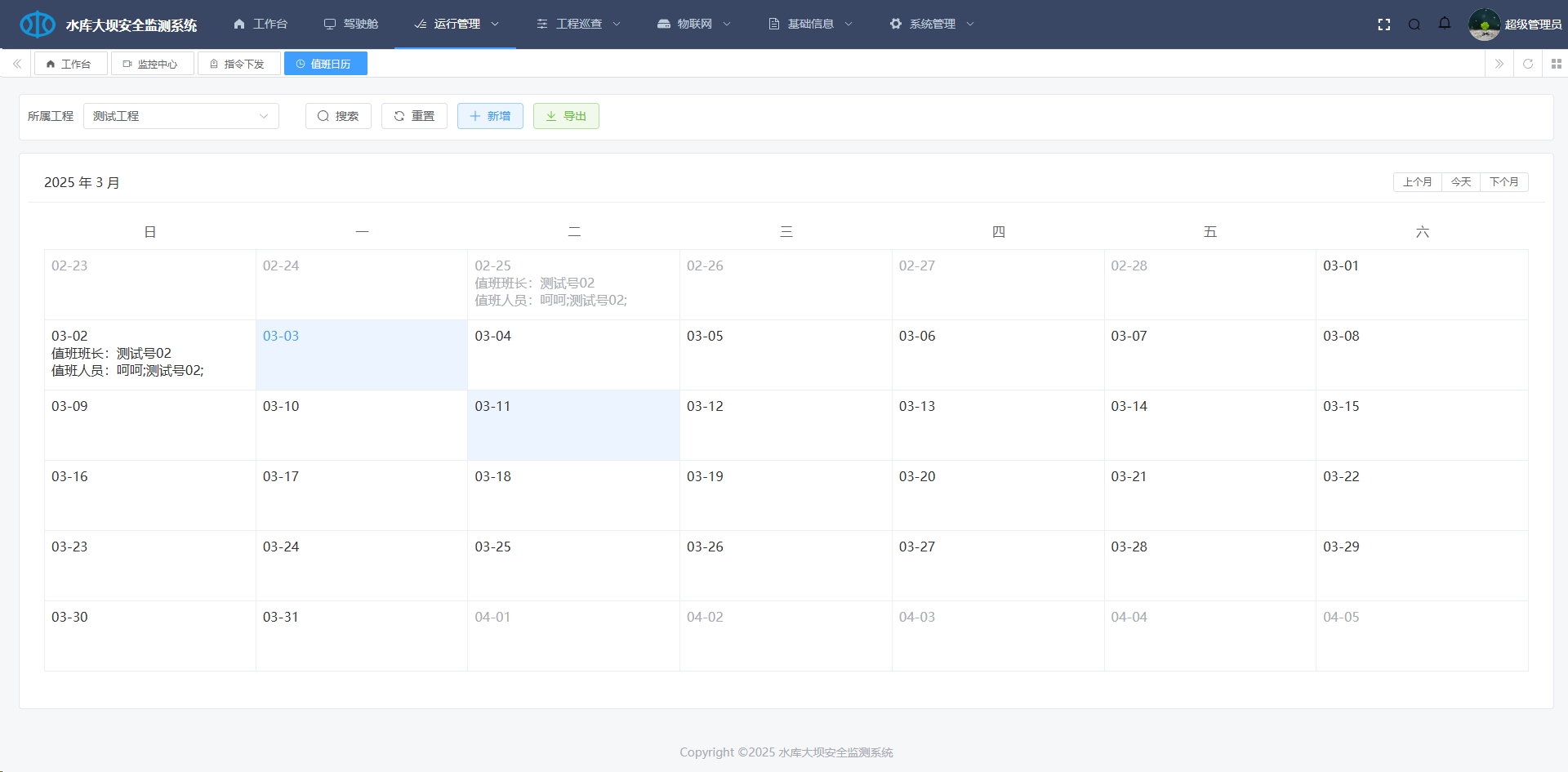

　　6.3值班日历

　　值班管理实现系统在线排班，在线值班的管理功能，用户可查看自己的值班排期、值班提醒等功能。

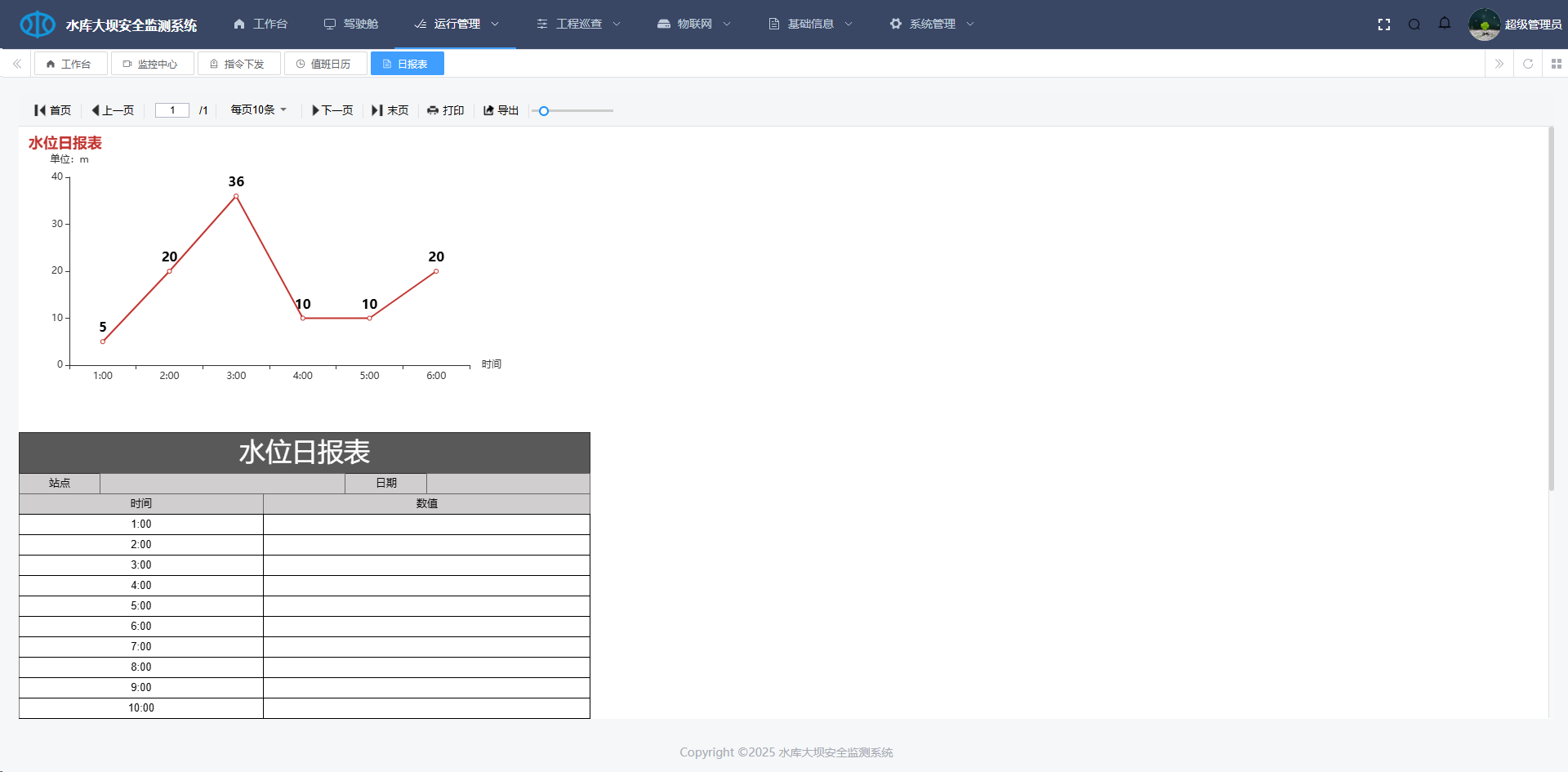

　　6.4数据报表

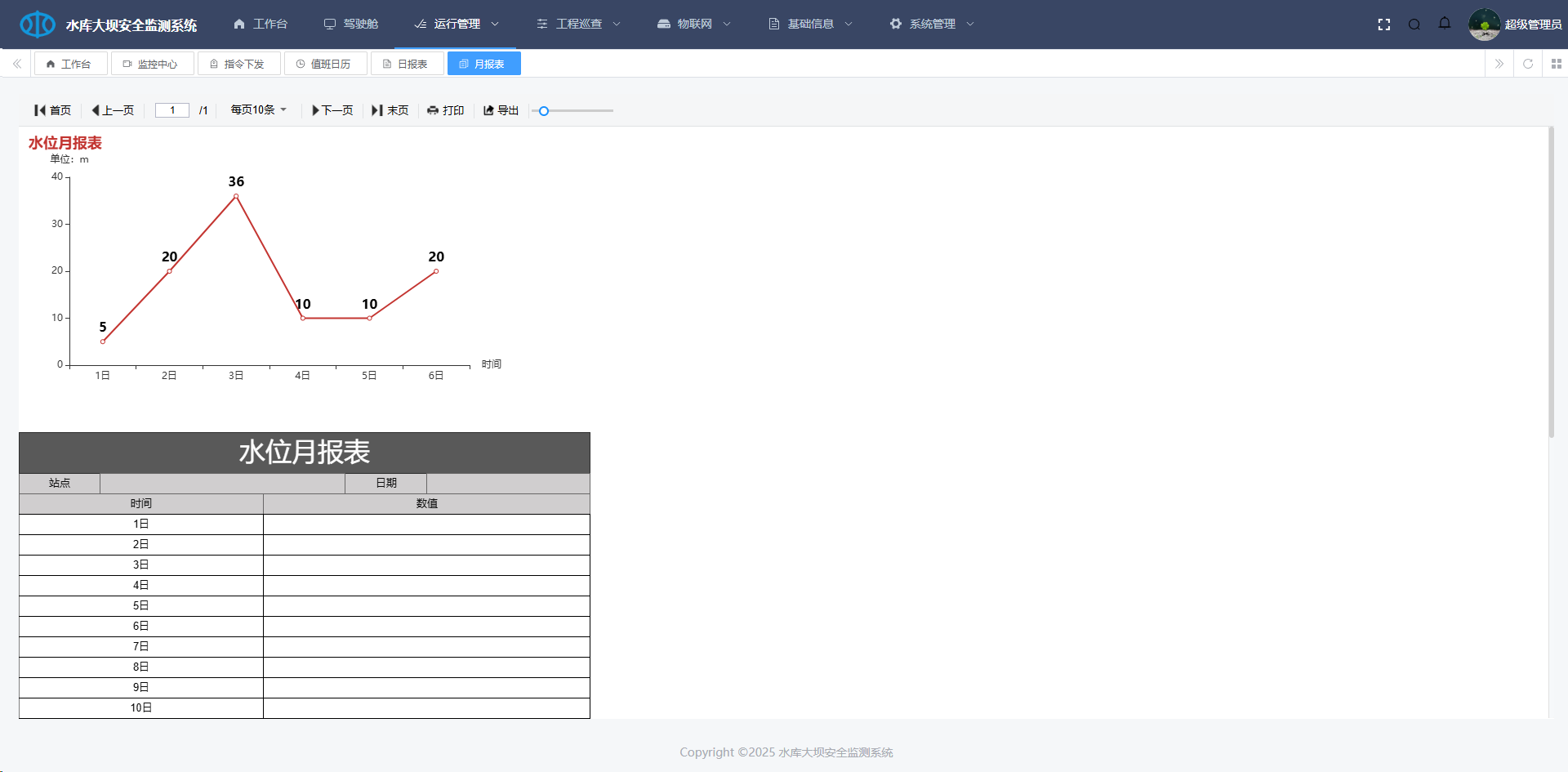

　　系统对不同监测数据自动生成日报表、月报表、年报表。满足用户不同维度的数据建管需求

　　7工程巡查

　　7.1标准库配置

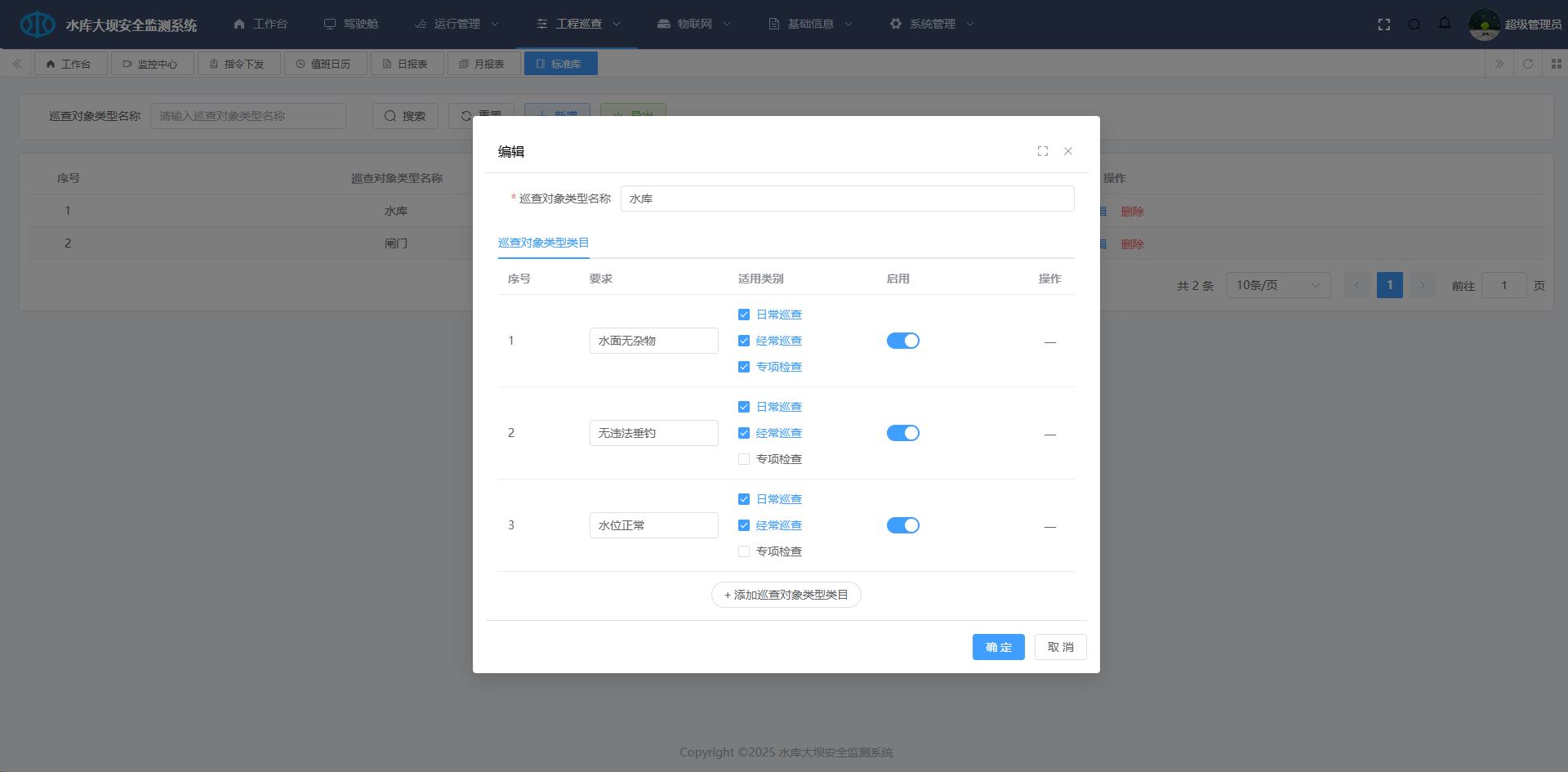

　　对巡查对象制定巡查标准、并根据巡查类型（日常巡查、经常巡查、专项检查等）进行标准配置。

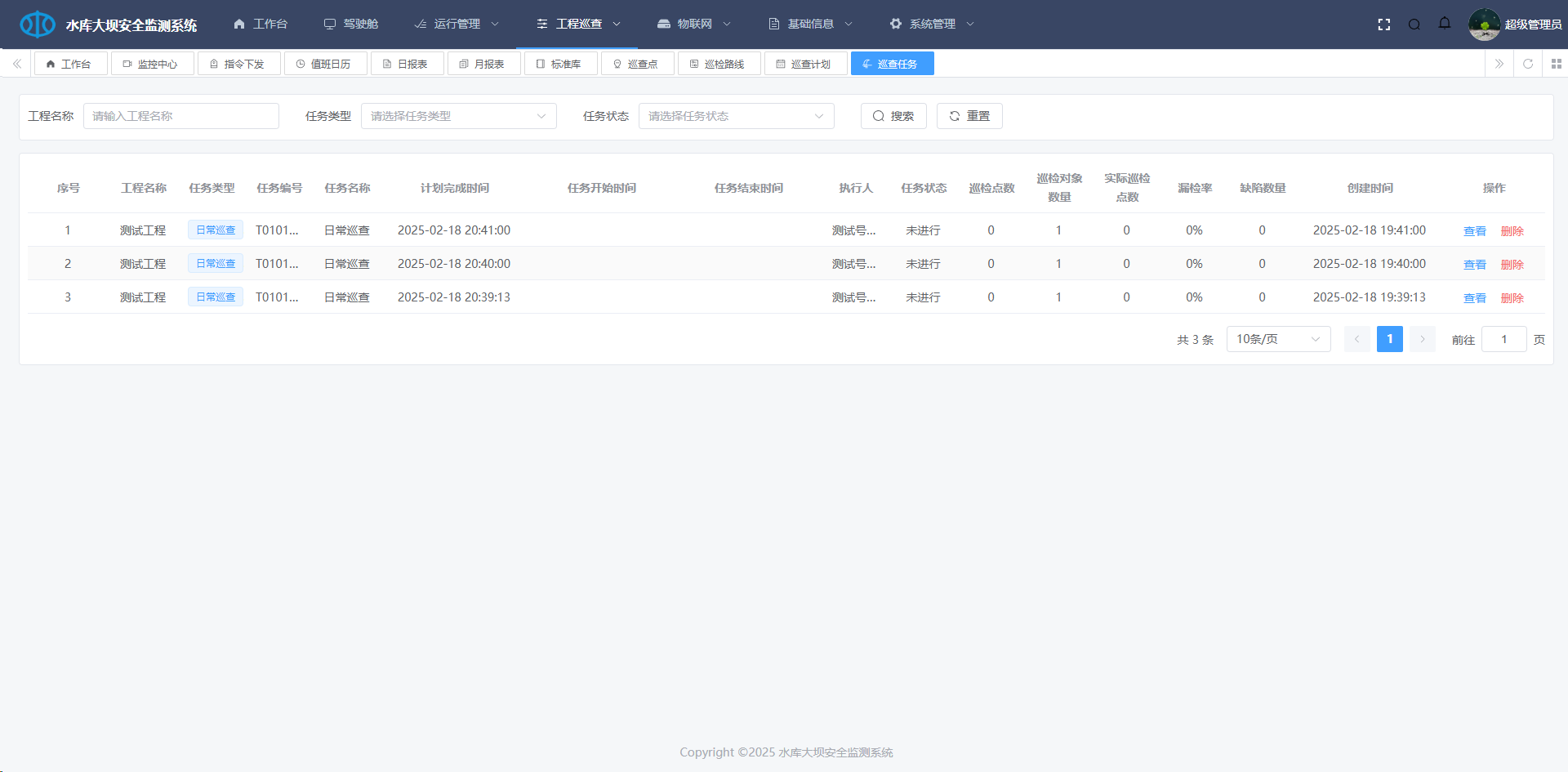

　　7.2制定巡查任务

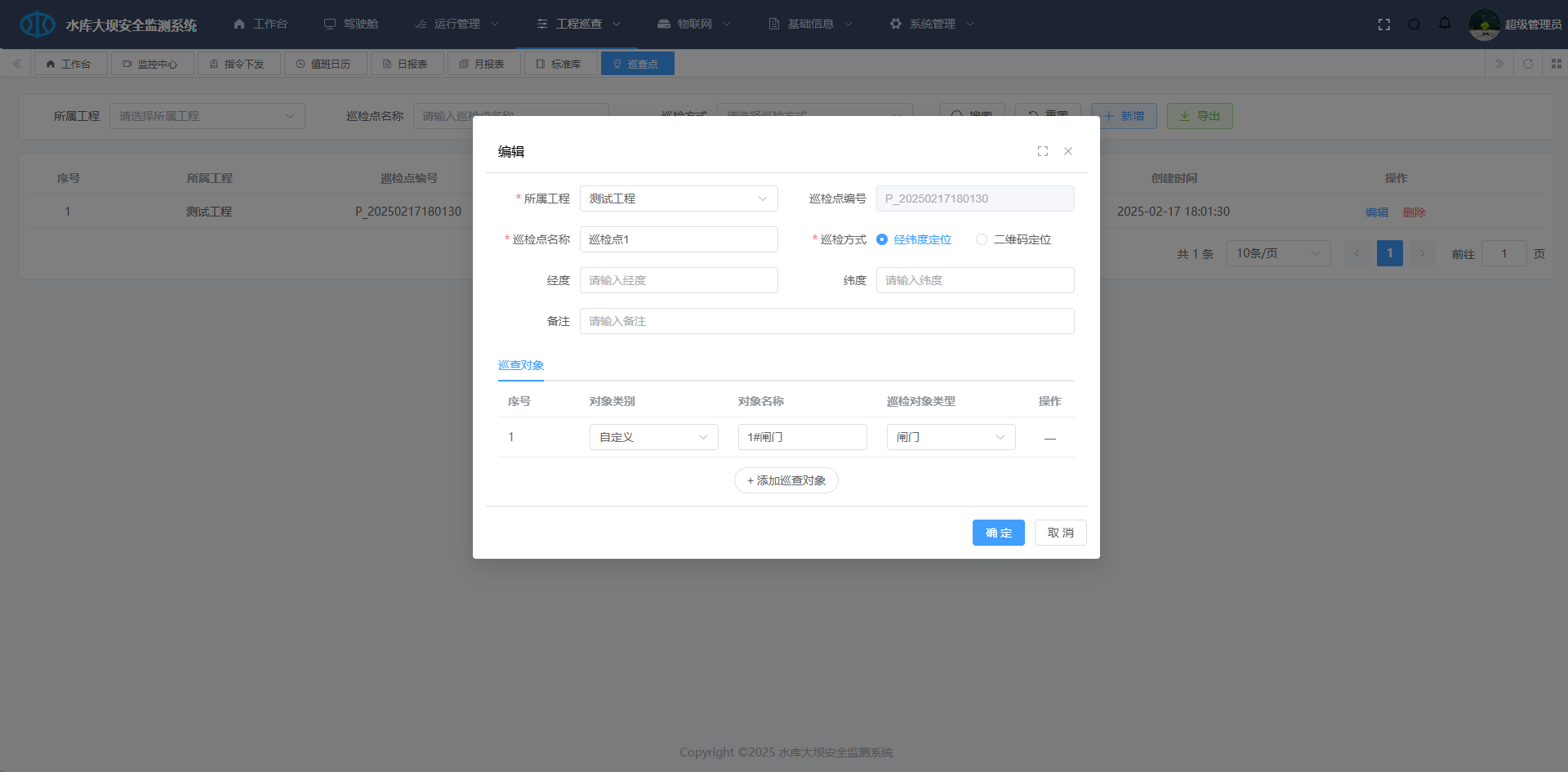

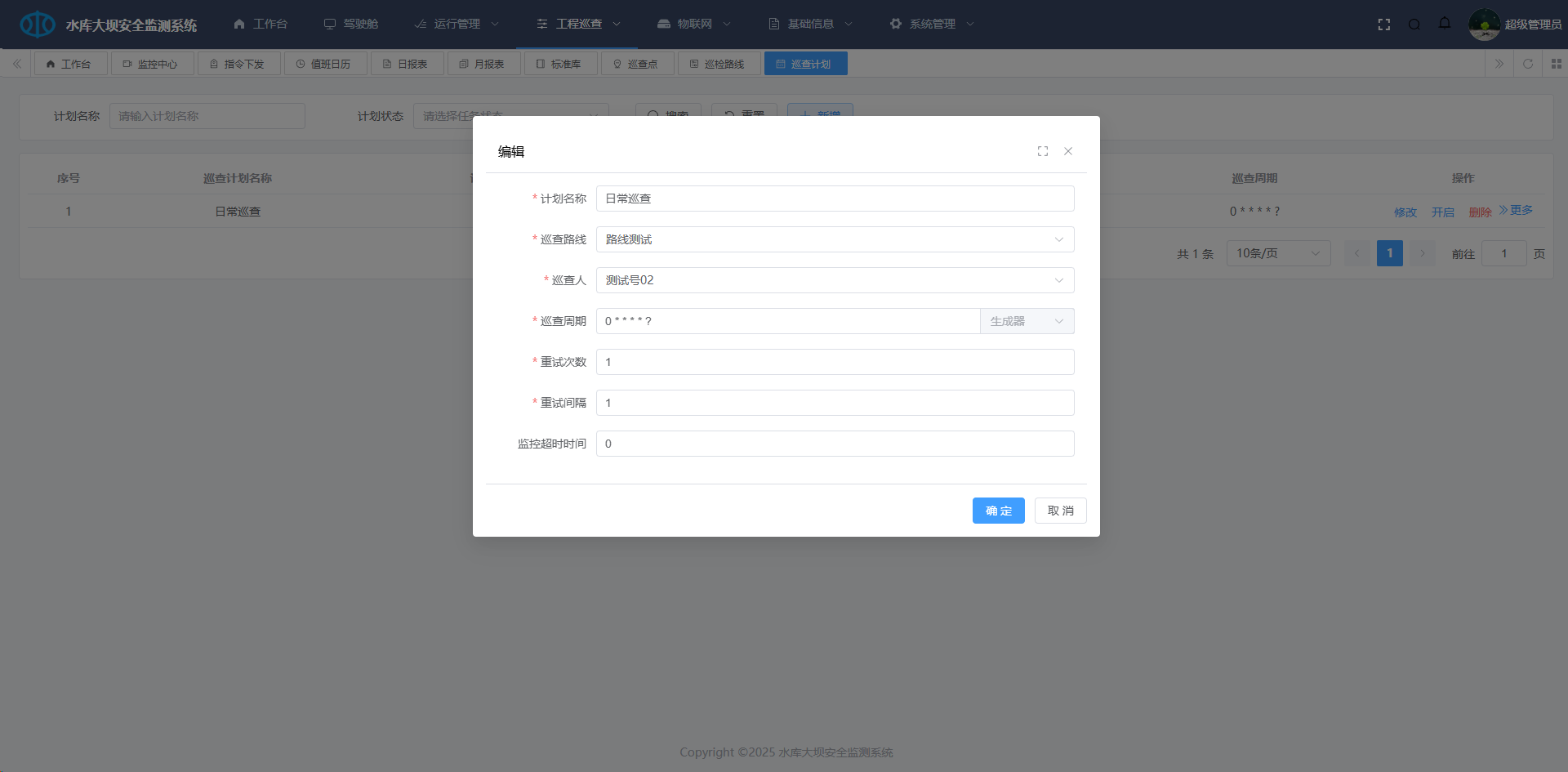

　　通过系统预先设置巡查点、巡查路线、巡查计划等，系统根据设置情况下发巡查任务到执行人。巡查人可通过巡查任务及时反馈工程运行情况、反馈巡查问题。

　　8物联网

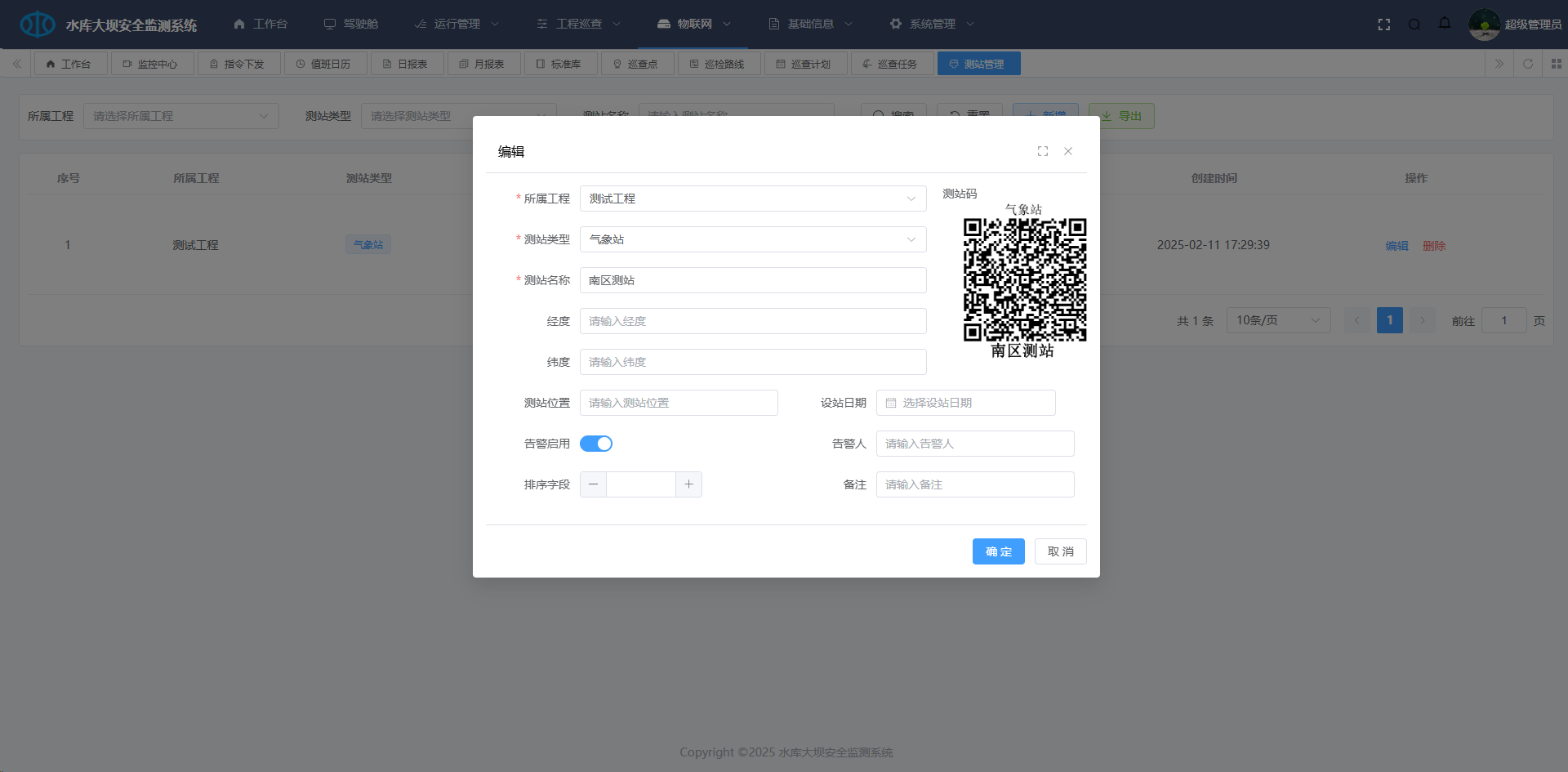

　　8.1测站管理

　　对测站信息进行增删改查

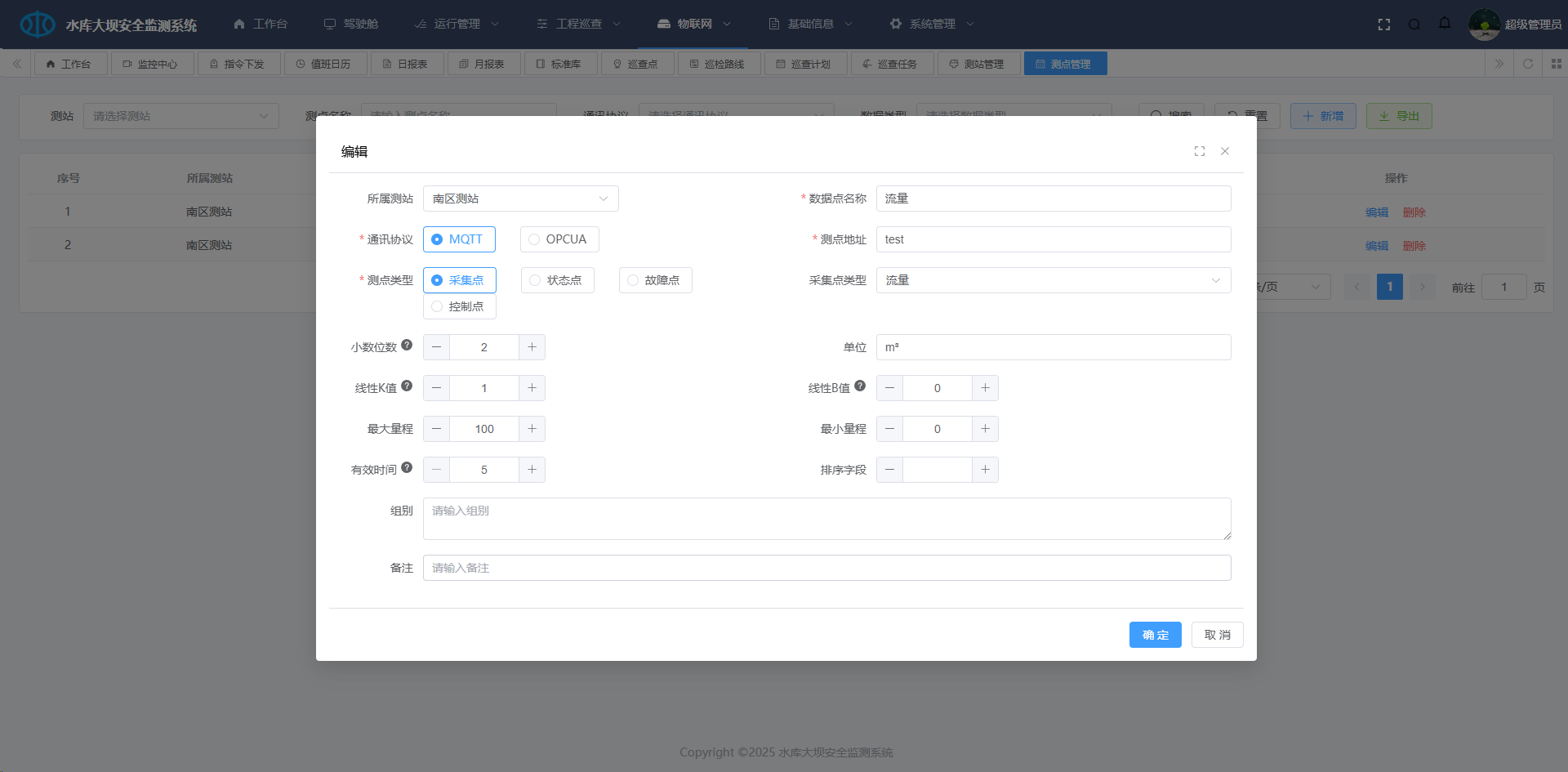

　　8.2测点管理

　　实现对测点数据的动态接入，支持OPCUA及MQTT通讯协议

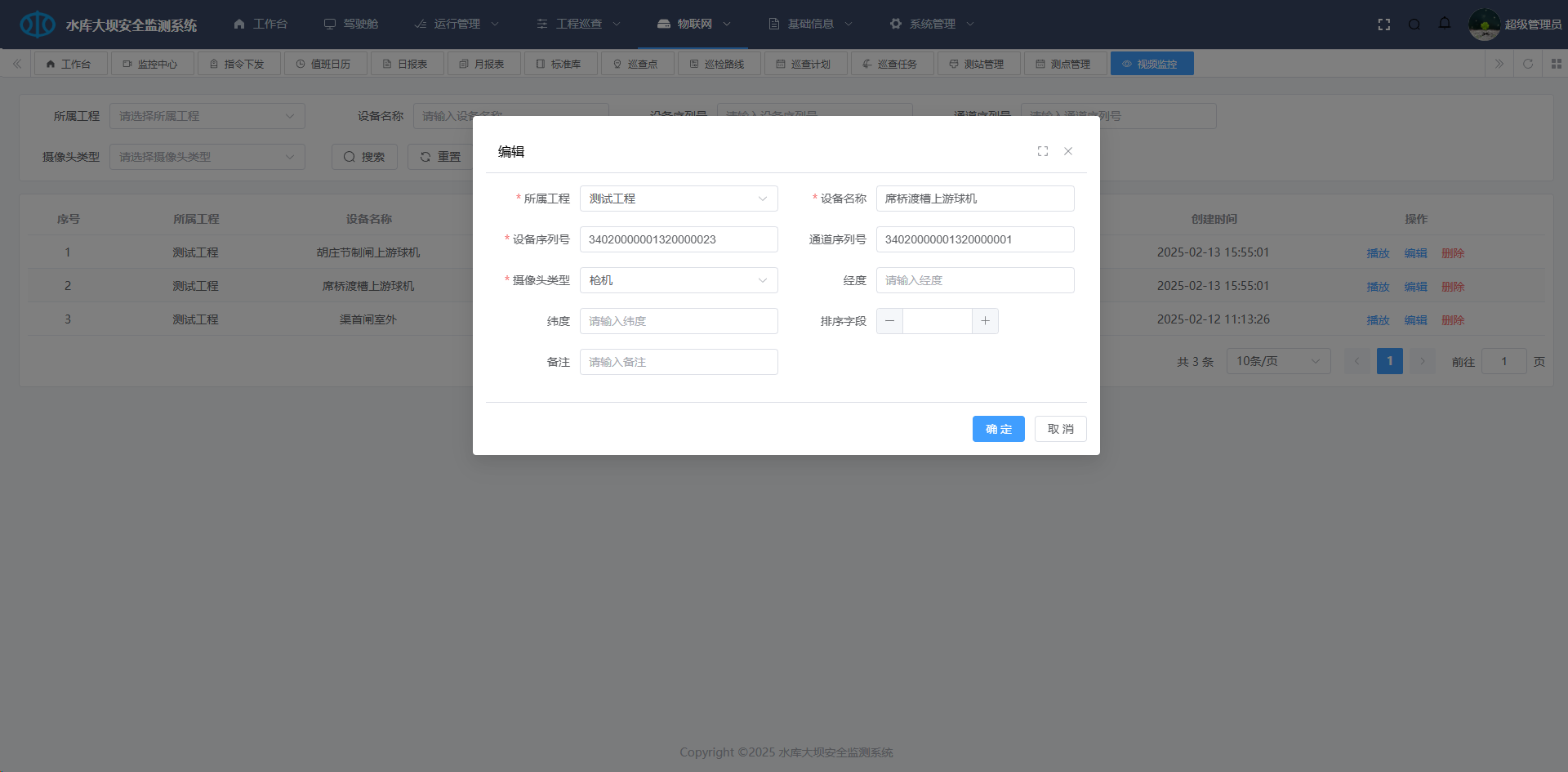

　　8.3视频监控

　　实现对监控设备信息对接，主要通过GB28281通信标准，包括设备编码、通道编码、经纬度信息等

　　9基础信息管理

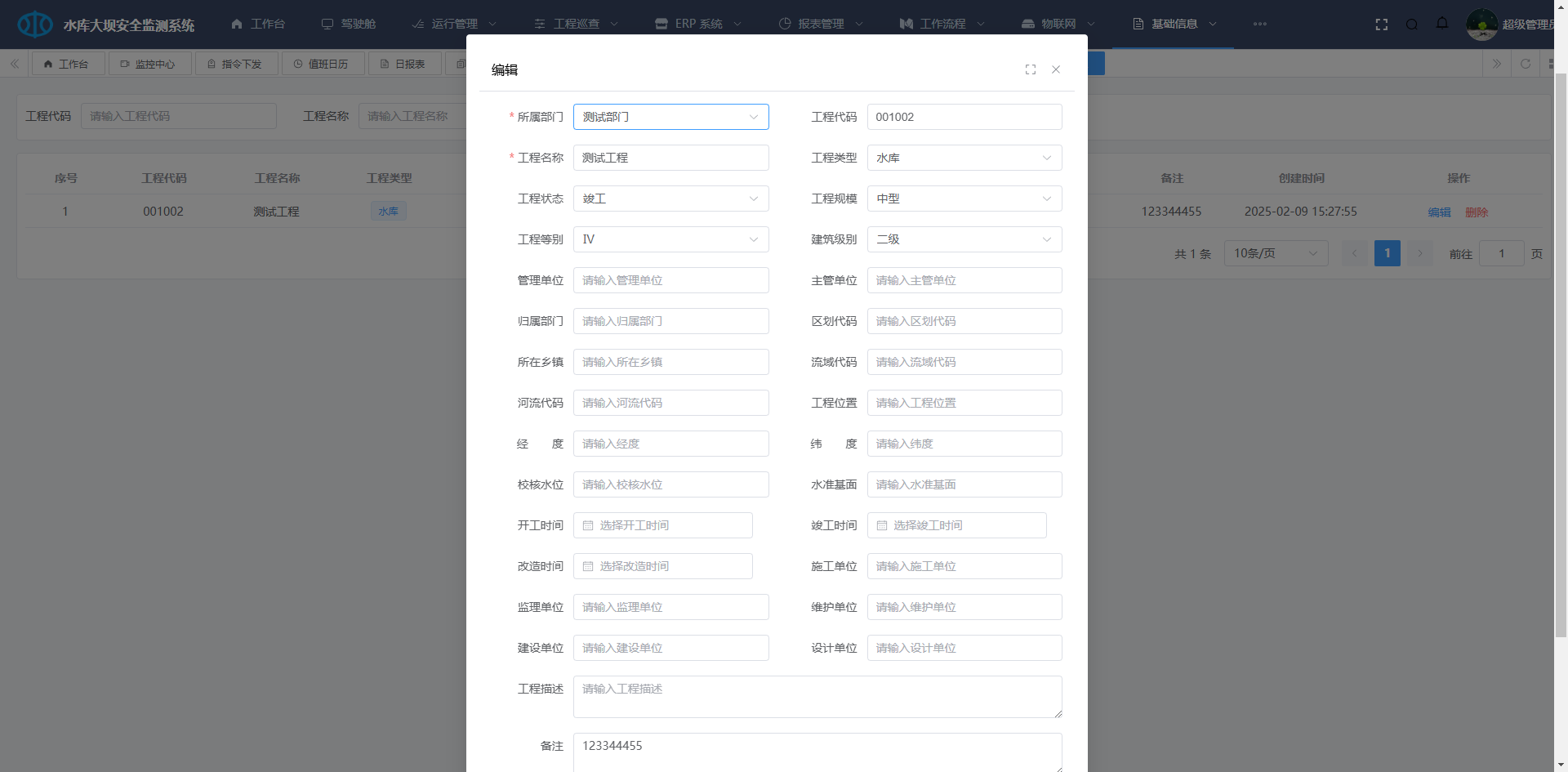

　　9.1工程信息

　　实现工程信息的增删改查

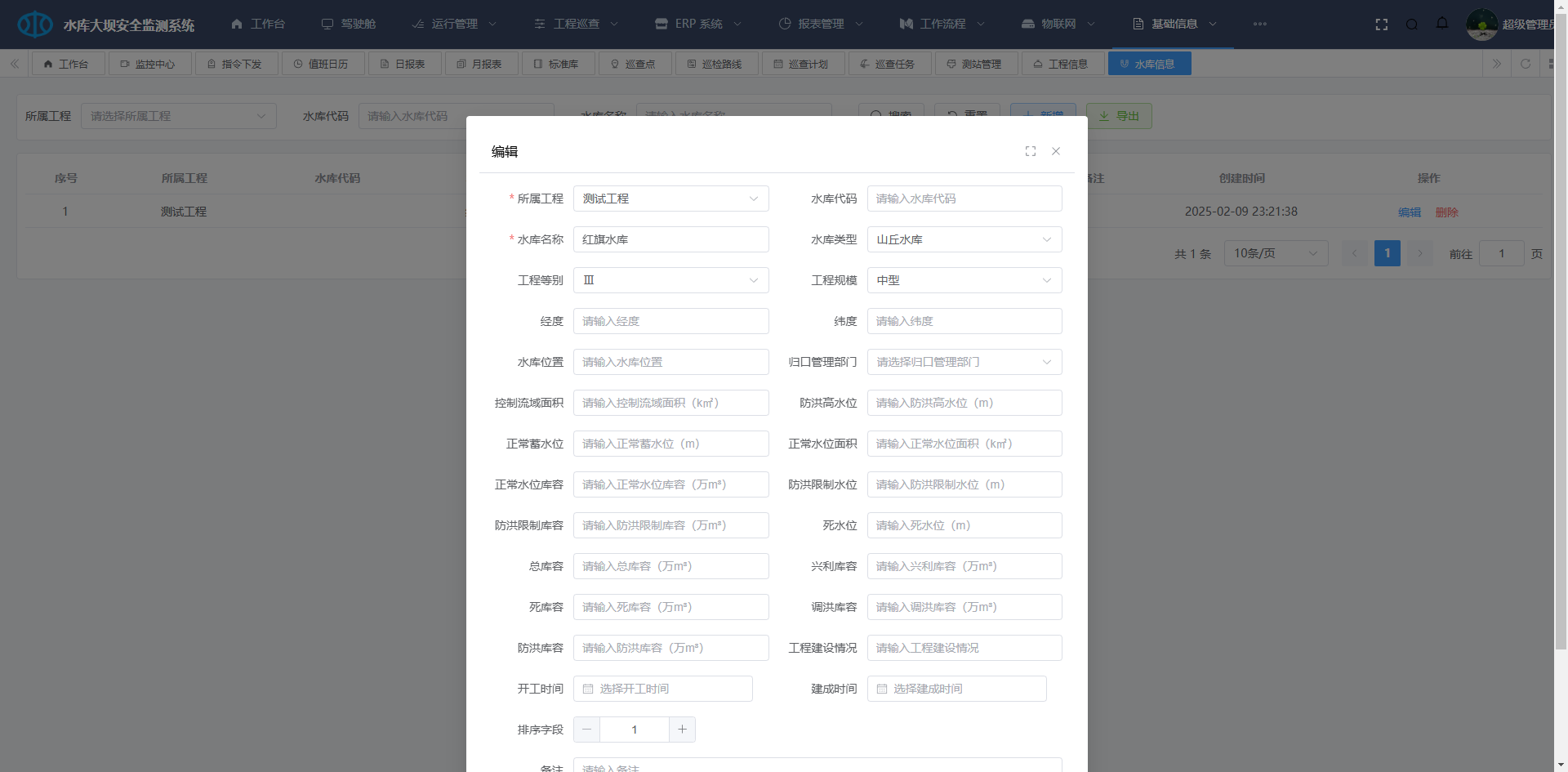

　　9.2水库信息

　　实现水库信息的增删改查

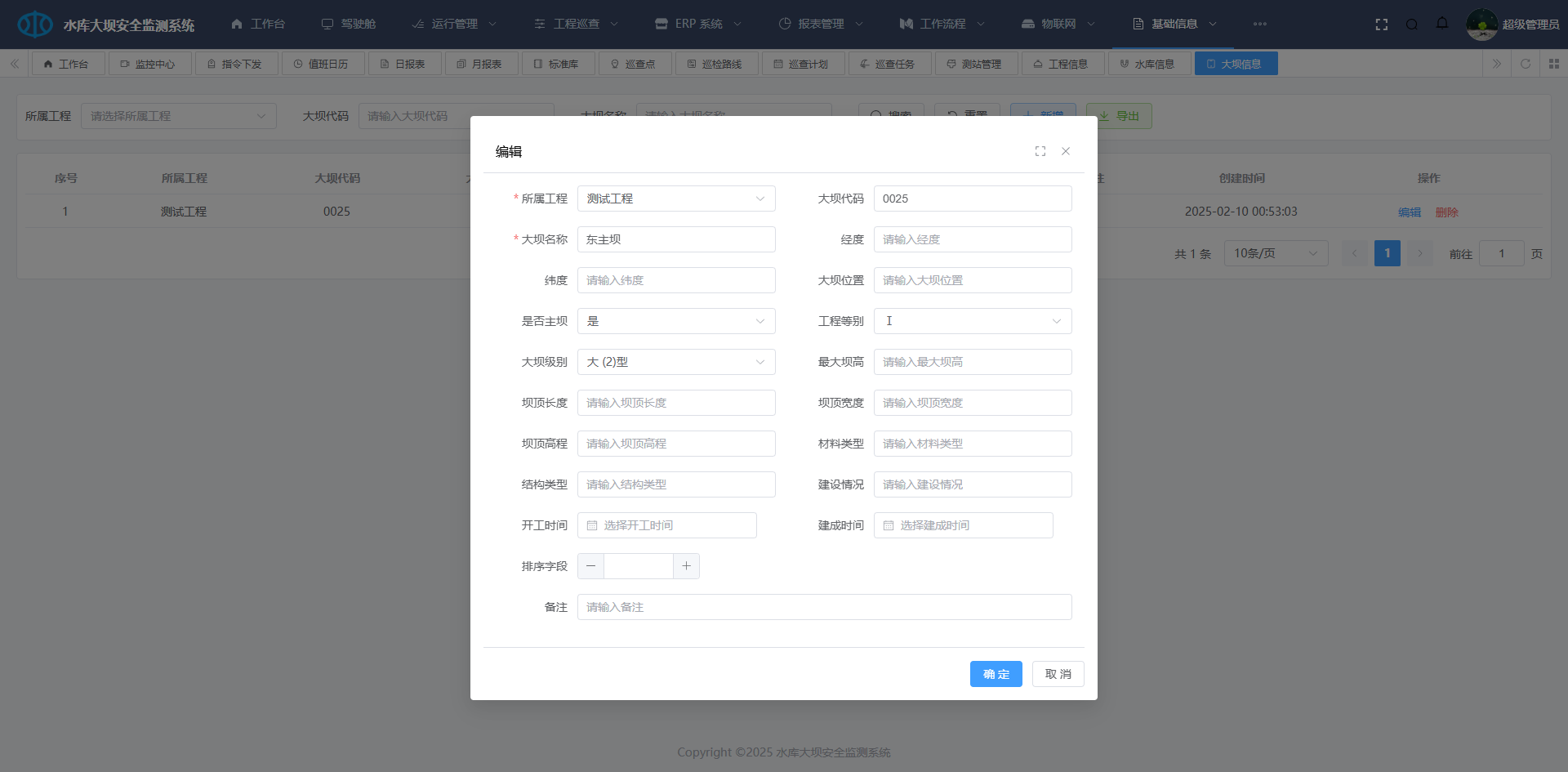

　　9.3大坝信息

　　实现大坝信息的增删改查

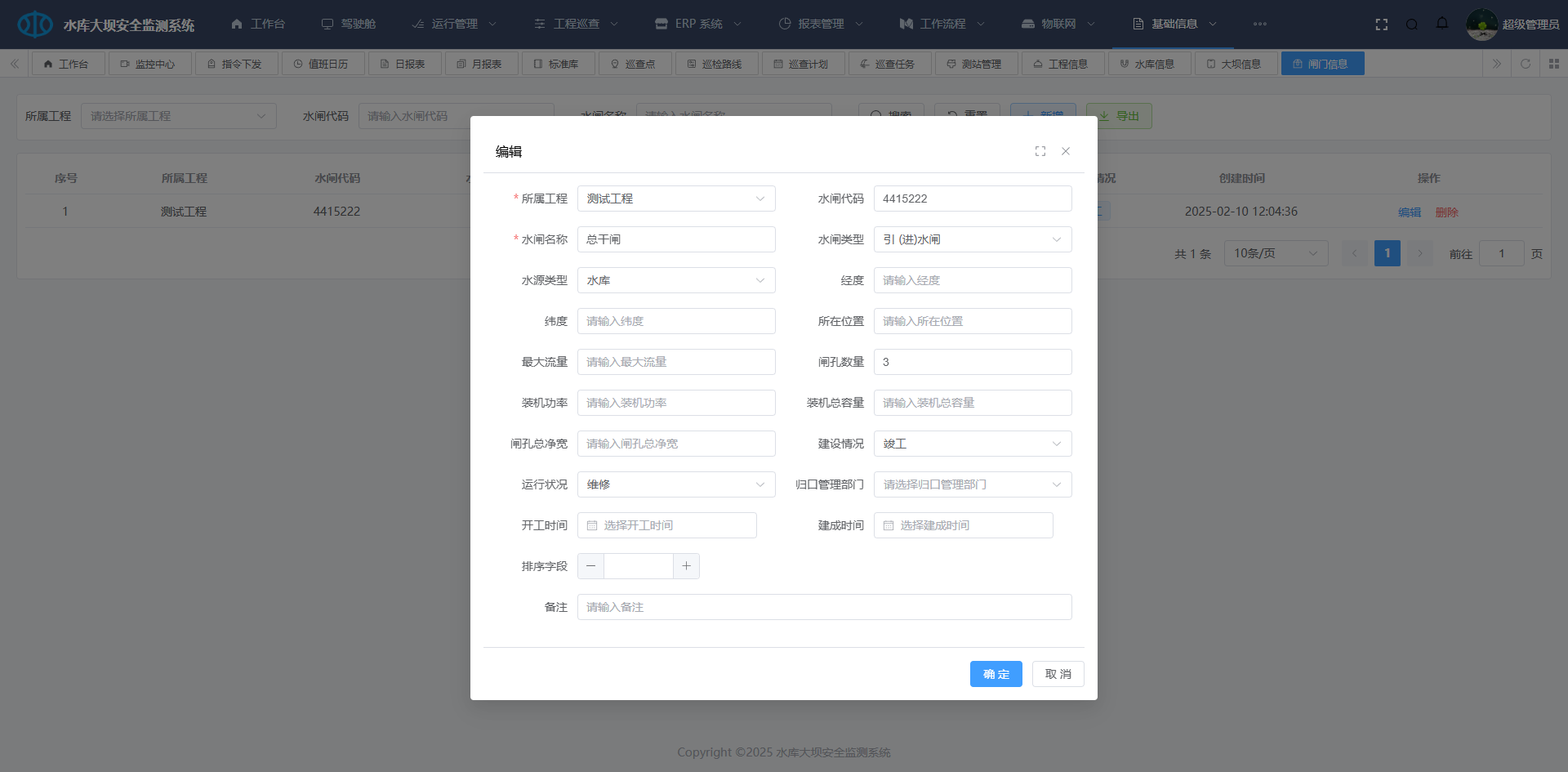

　　9.4闸门信息

　　实现闸门信息的增删改查

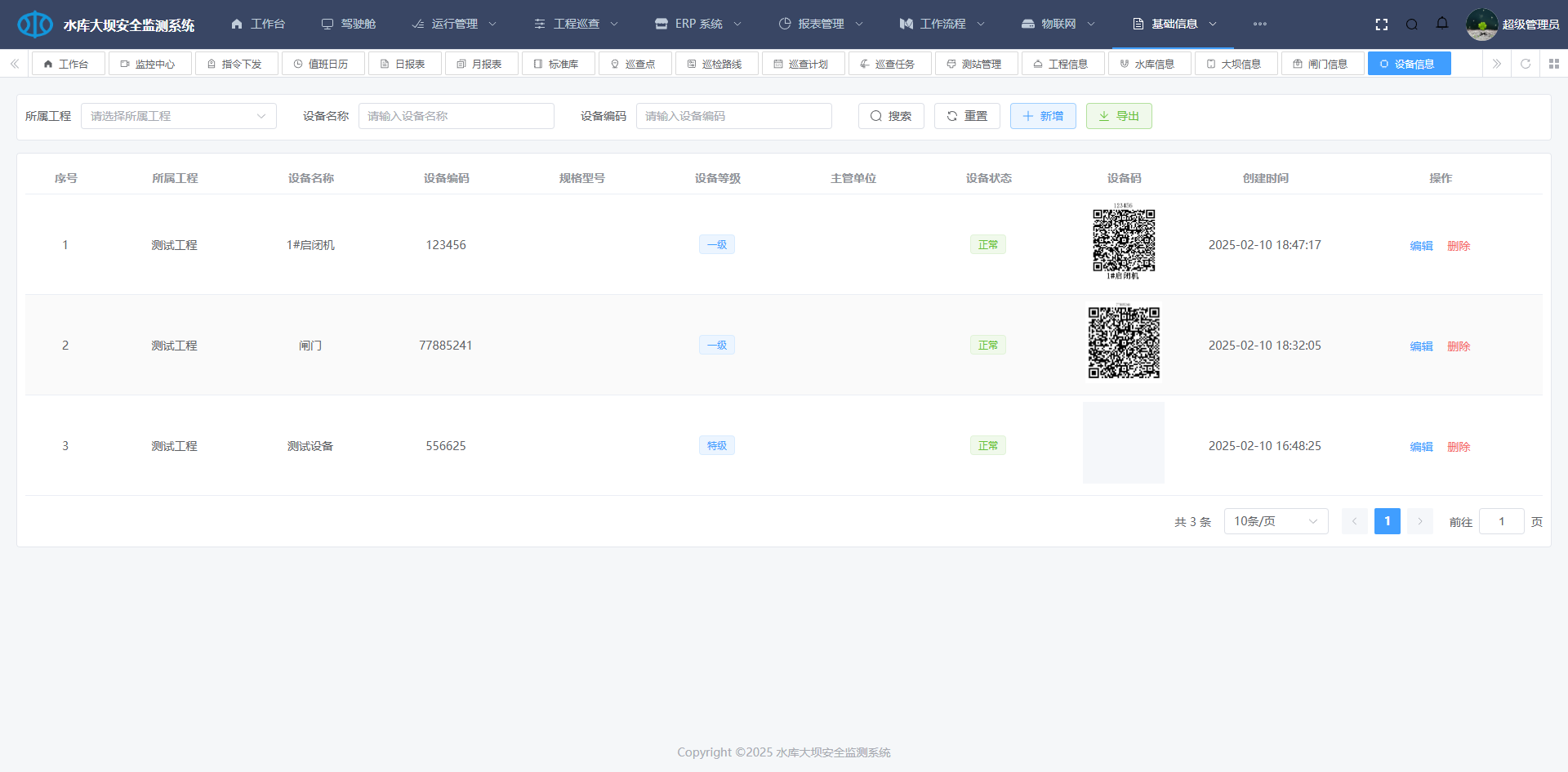

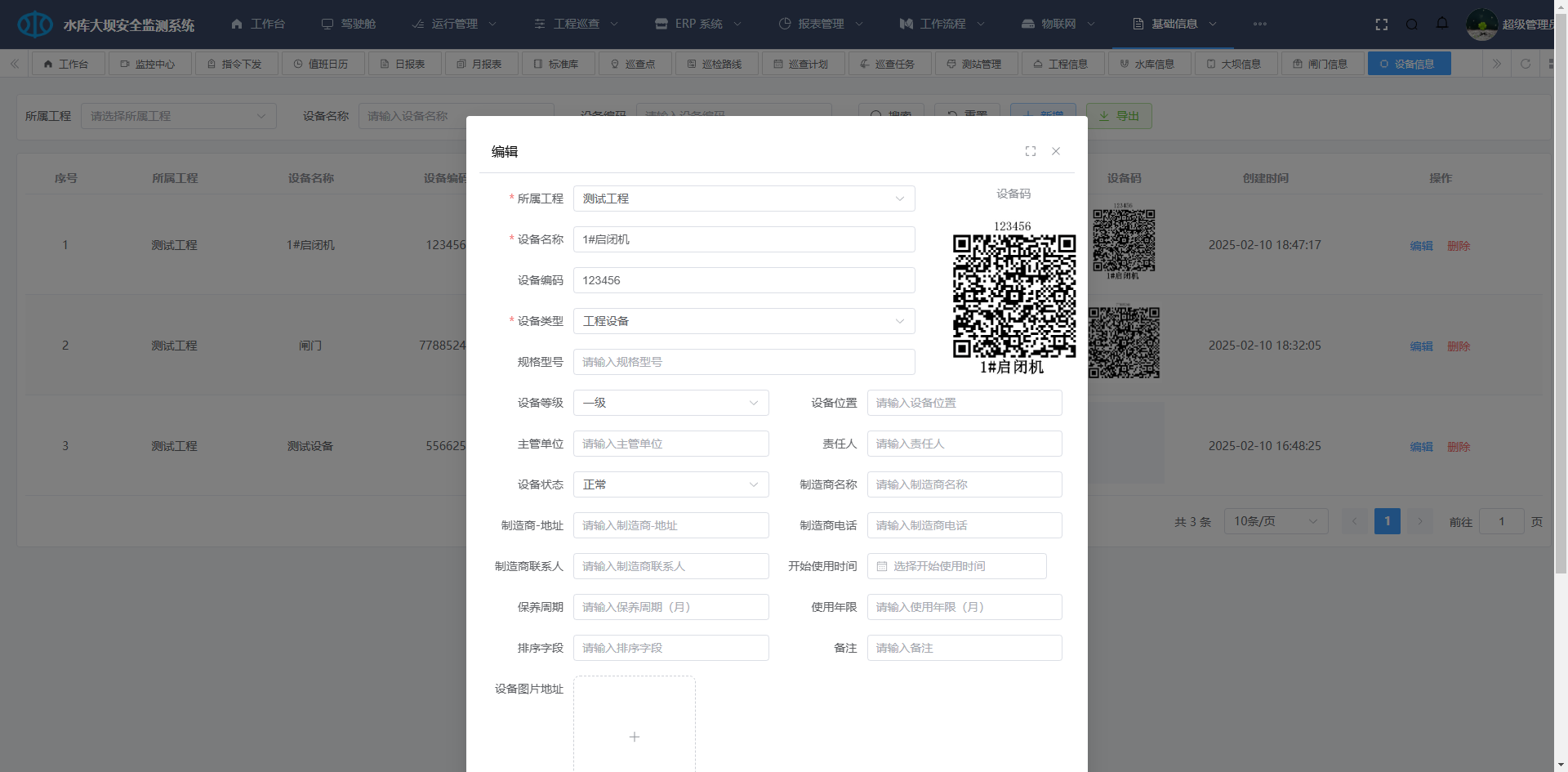

　　9.5设备信息

　　实现设备信息的增删改查

　　10系统管理

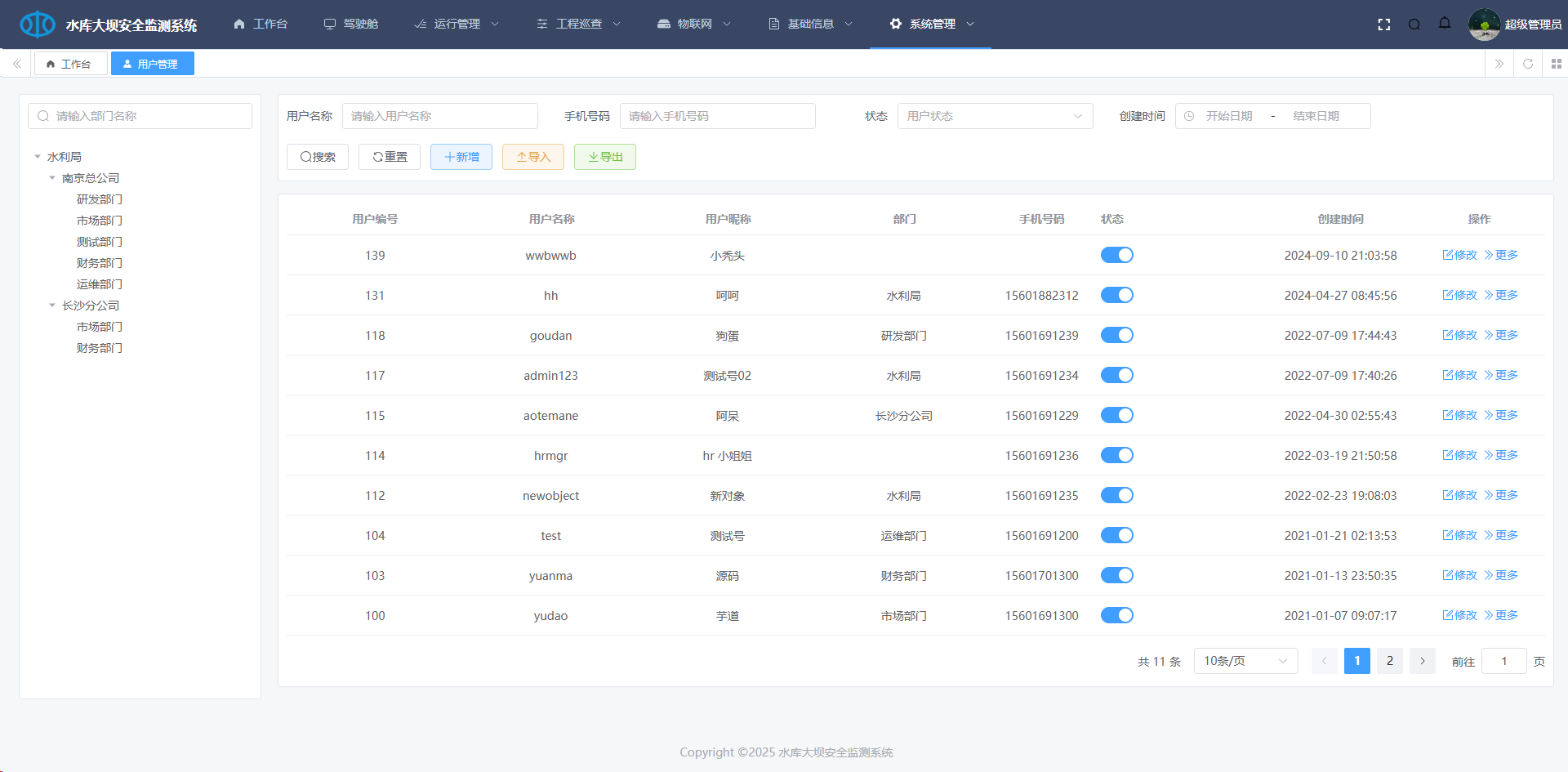

　　10.1用户管理

　　实现用户信息的增删改查，以及用户的角色分配、头像修改，初始密码创建等功能

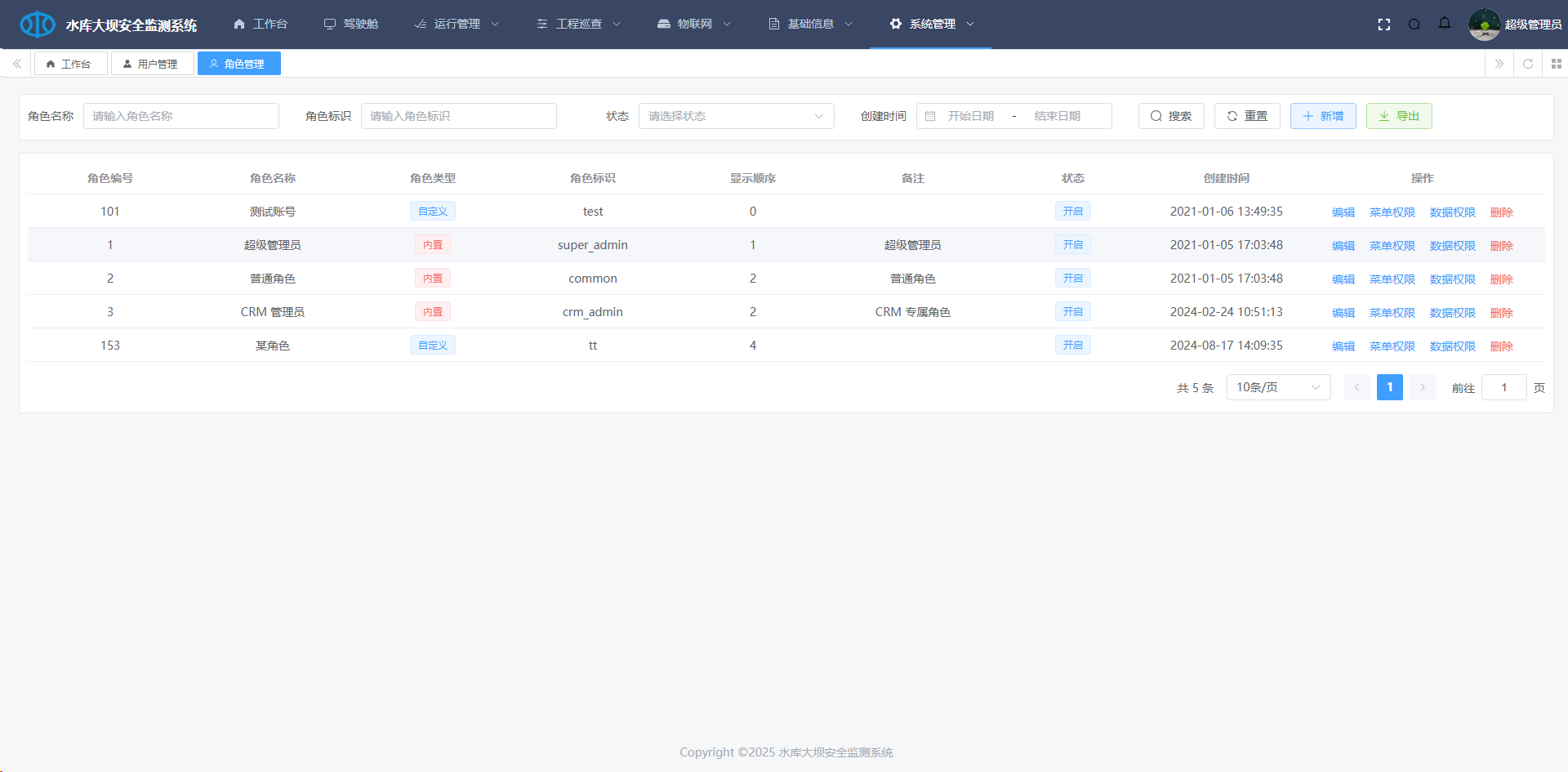

　　10.2角色管理

　　实现系统角色创建及修改，以及角色权限的动态绑定

　　10.3部门管理

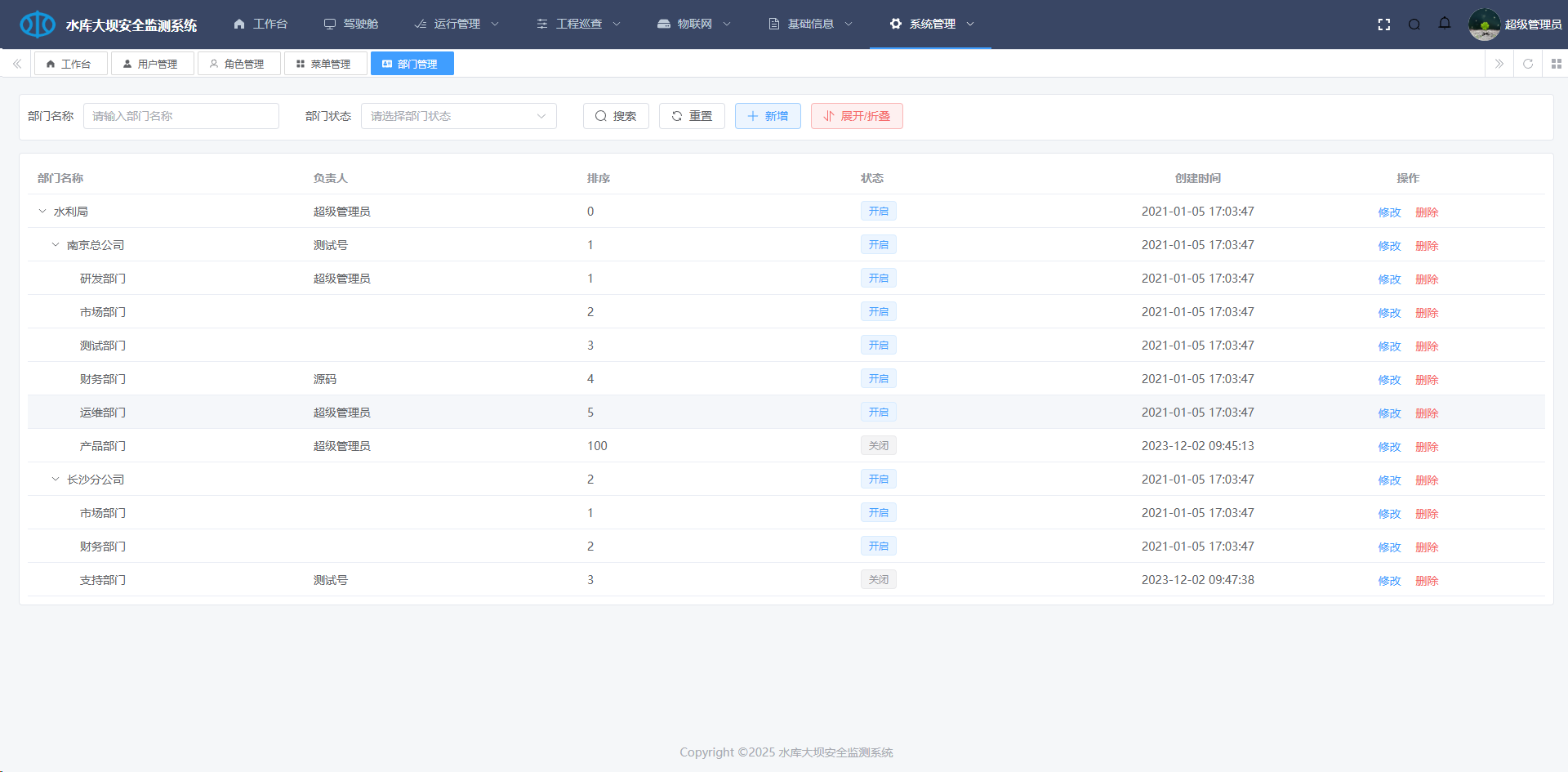

　　实现部门信息的数据维护功能

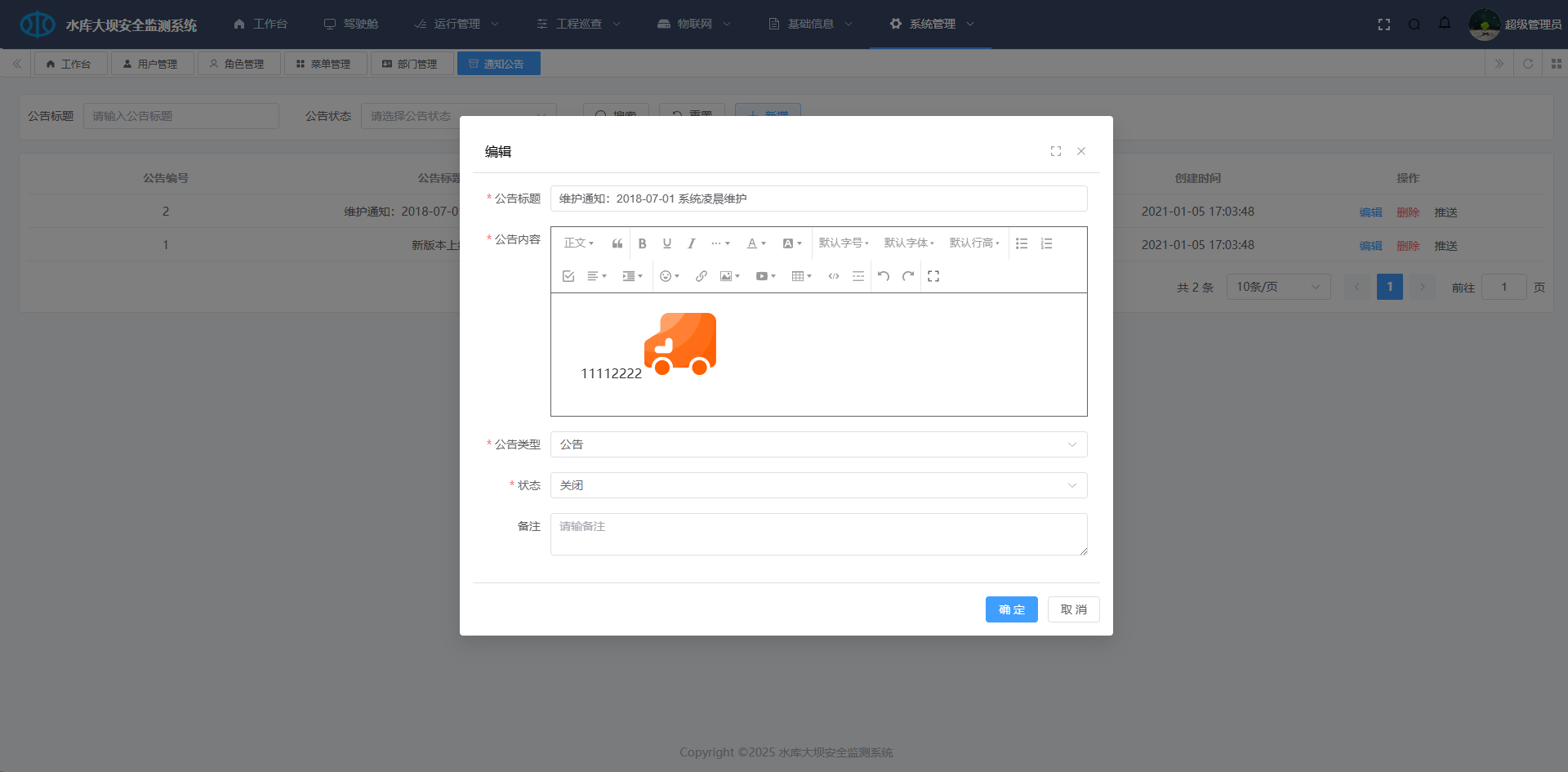

　　10.4通知公告

　　实现系统公告的发布与关闭

　　10.5登录日志

　　记录用户访问系统的时间、IP地址、访问方式等
