雨量传感器

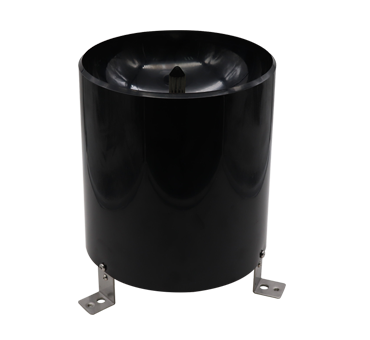

1.1产品概述

   本仪器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。

   本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出，可直接读取降雨量，无需二次计算，简单方便。

1.2功能特点

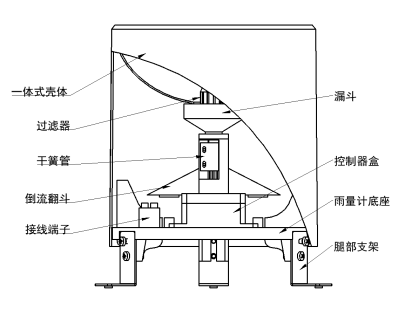

  如图1所示，本仪器由一体式壳体、过滤器、漏斗、倒流翻斗、接线端子、腿部支架、干簧管、控制盒、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。

本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。

本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。

1.3主要技术指标

承雨口径：φ200mm； 刃口锐角：40°～45°

分辨率：0.2mm/0.5mm可选

测量误差：±0.32mm（模拟降雨4mm/min）

雨强范围：0mm～4mm/min（允许通过雨强8mm/min）

通讯方式：485通讯（标准ModBus-RTU协议）

功耗：0.24W

工作环境：环境温度：0～55℃

相对湿度：<95%(40℃)

供电范围：4.5~30V

1.4产品选型

注意：配套托片请另行购买。
