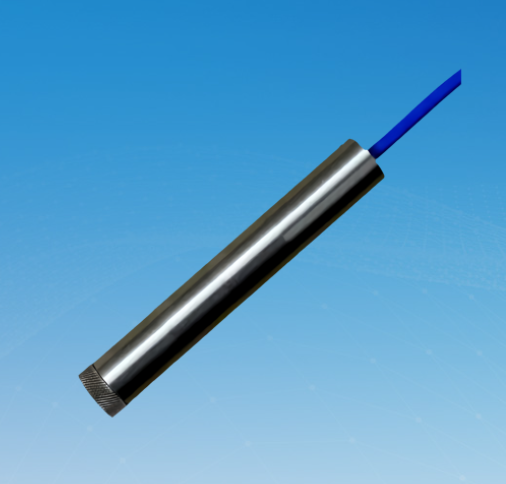

渗压计

 振弦式渗压计的传感元件为一根张紧的钢弦，它的两端固定于传感器外部的柔性承压膜片和内部的刚性结构上。这样的传感器构造使得作用于承压膜片上的水压力可以改变作用在钢弦上的张力，当压力增大，钢弦的张力会减小，反之亦然。作用在钢弦上的张力可以通过钢弦的固有频率测的。

    当被测水荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。并可同步测量埋设点的温度值。
