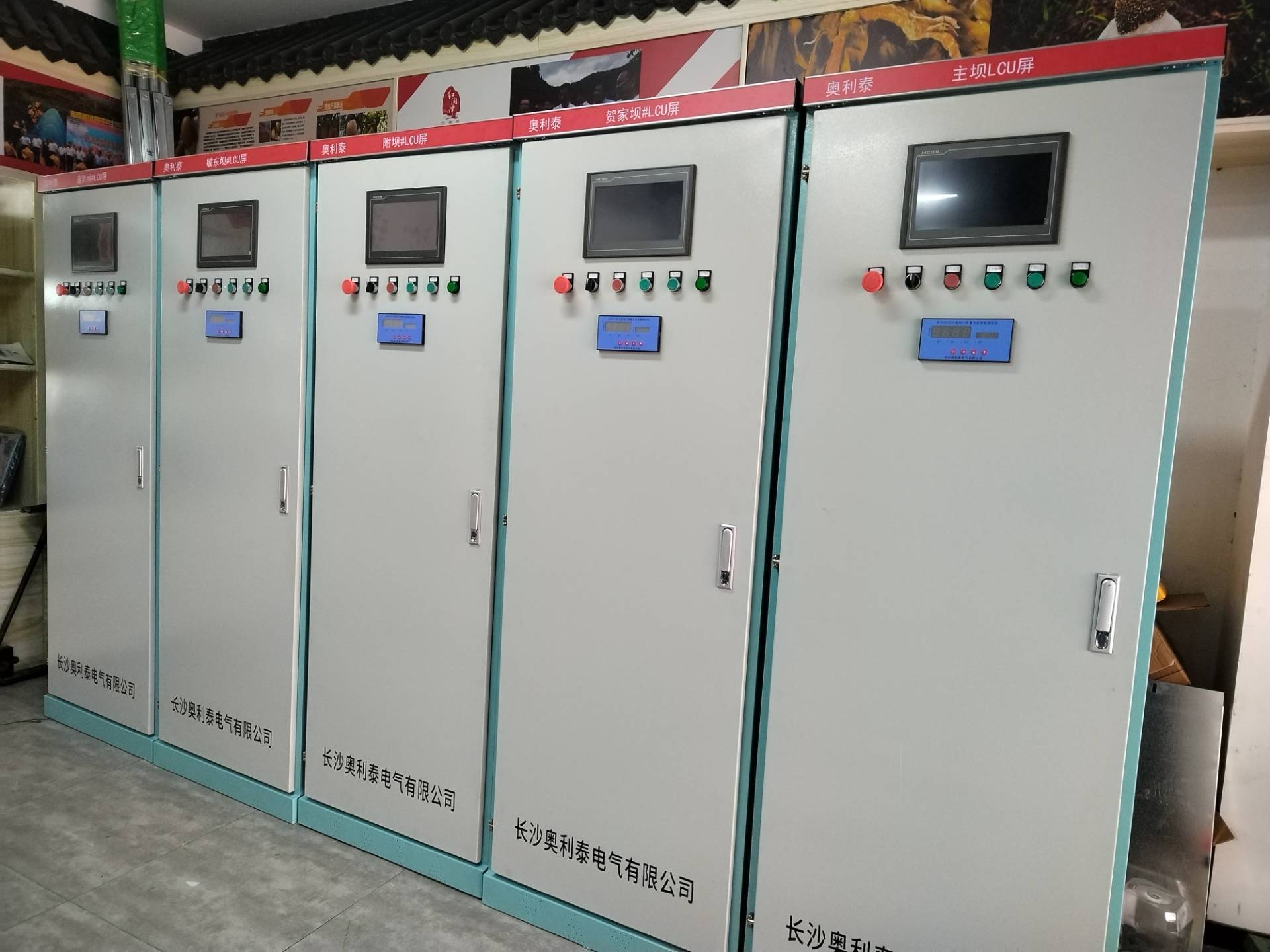

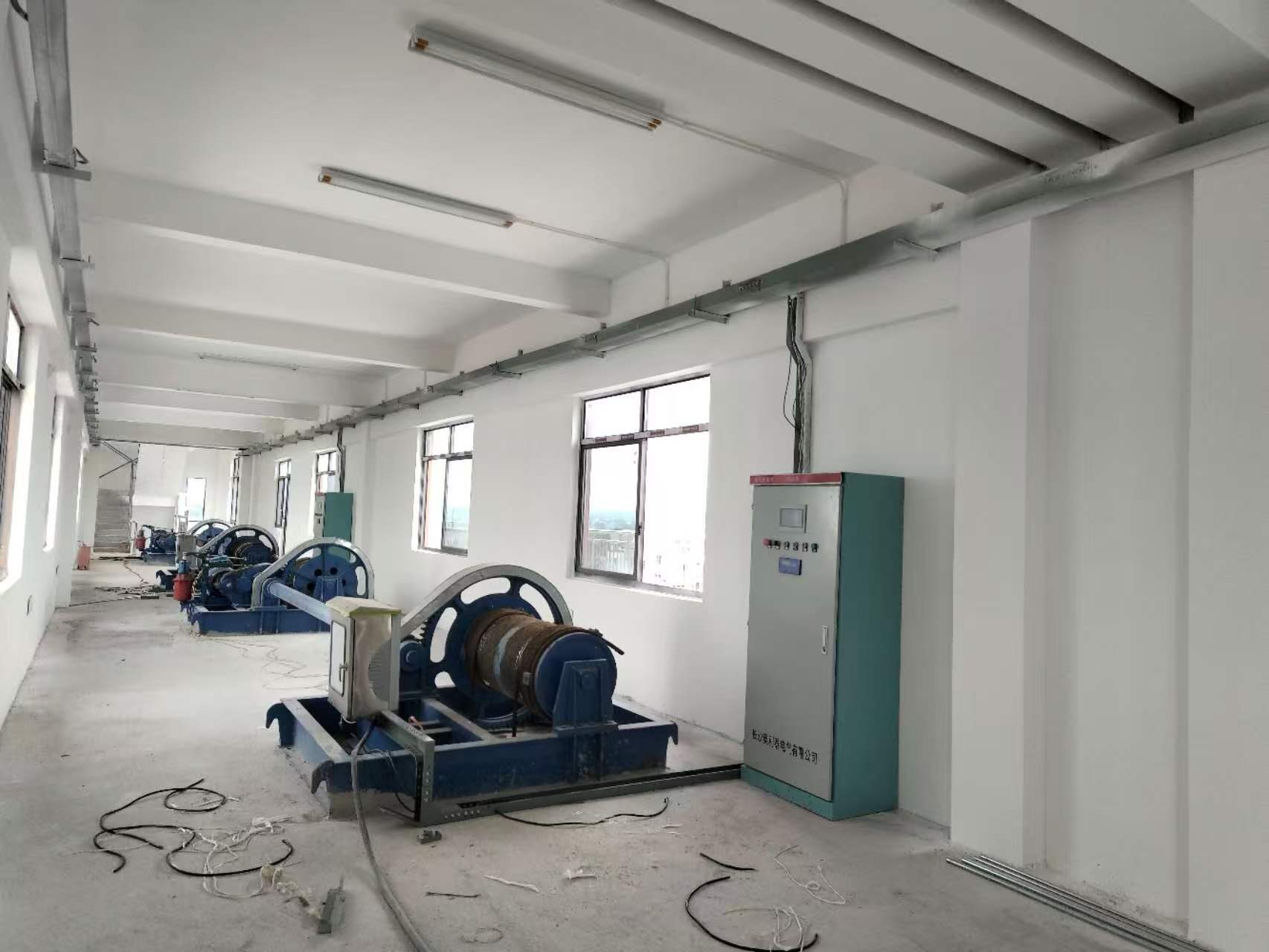

水闸启闭机LCU屏

（一）系统功能描述闸门启闭机LCU控制屏是启闭机就地远程控制系统中枢，技术上采用先进的分布式控制架构，保证系统的高可靠性、实时性和扩展性。加上中控的监控中心计算机通过应用软件直接监控，监测闸门的状态、并控制闸门到设定开度；现地控制柜中的测控仪直接控制闸门，并响应上位机的控制命令、采集命令，组成分布式系统，共同完成闸门的监控。

1.水闸LCU控制柜采用PLC模块作为对应闸门的控制单元，负责闸门控制系统的集中管理和控制。PLC控制柜内配置了高性能具有双冗余电源，双冗余以太网接口的PLC，能够有效保障系统的可靠性，并具备强大的数据处理能力和逻辑控制能力，能够实时接收和处理来自各个传感器数据，根据预设的控制逻辑发出相应的控制指令。数据传输采用冗余网路及冗余以太网交换服务器进行数据交换处理。

2.安装在每个闸门处的传感器实时采集相关数据，并将数据传输至本地的PLC控制器中。PLC控制器对来自此闸门的数据进行集中分析和处理，实时掌握闸门系统的运行状态。LCU柜能采集闸门开度，闸门开度的检测采用编码技术计算闸门提升的开度，实时数据传输到PLC模块，并在HMI及上位机上显示，实现数据监视。

3.上位机监控系统与LCU屏通讯，上位机系统部署在监控中心。上位机通过网络与各个PLC控制柜连接，能够实时显示闸门系统的运行状态、参数信息和报警信息等。操作人员可以通过上位机监控系统对闸门进行远程操作和控制。上位机还提供数据分析、历史记录查询、报表生成等功能，方便管理人员对闸门系统的运行进行管理和决策。

（二）现地控制柜功能说明

1.在就地手动方式下，操作人员可直接使用现地控制柜面板上的按钮，便捷地对闸门进行提升或降落操作，直至闸门精准到达指定位置。控制柜配备的直观操作界面和清晰标识，使操作人员能够迅速上手，在自动控制系统出现故障或特殊维护需求时，依然能够简单、安全地对闸门进行手动控制，保障电站的正常运行和应急处理需求。

2.当处于远程控制模式时，现地控制柜能够可靠地接收来自上位机的远程指令。根据接收到的控制信号，驱动闸门进行提升或降落动作，保证闸门在预定时间内准确抵达目标开度位置。在整个远程控制过程中，现地控制柜实时反馈闸门的运行状态和位置信息，为远程监控中心提供详细的数据支持，实现对闸门操作的全程可视化监控和管理。

3.现地控制柜拥有强大的数据采集能力，能够实时采集闸门开度、运行状态、运行时间等关键参数信息，并通过内置的智能数据处理单元，对采集到的数据进行快速、准确的分析和处理。将处理后的数据及时上传至远程监控中心，为实现对闸门的远程监控、故障诊断和智能决策提供丰富、准确的数据依据，助力提升整个闸门控制系统的智能化管理水平。

4.现地控制柜配备了完善的安全保护机制，能够实时监测闸门运行过程中电机过载、短路、闸门卡阻等各类异常情况，一旦检测到异常，系统将立即启动相应的保护措施，同时触发声光报警装置，及时提醒现场操作人员和远程监控人员进行故障排查和处理，有效防止故障的进一步扩大，保障设备和人员的安全。

5.现地控制柜与监控中心之间建立了数据通信链路，实现数据的实时交互与共享。在正常运行状态下，现地控制柜按照预设的控制逻辑和远程指令，自动控制闸门的启闭操作，并实时向监控中心反馈闸门的运行状态和相关参数信息。监控中心则根据接收到的数据，对闸门的运行进行实时监测和分析，及时发现并处理潜在的故障隐患，根据实际需求对闸门的控制策略进行远程调整和优化。在遇到紧急情况或系统故障时，现地控制柜能够在脱离监控中心的情况下，依据本地操作人员的手动指令，独立完成对闸门的基本控制和安全保护操作，确保闸门在任何情况下都能处于安全可控的状态。

现地控制单元凭借其卓越的控制性能、完善的功能配置和可靠的安全保障机制，将在电站及水闸的大坝闸门控制改造项目中发挥至关重要的作用，为电站及水闸的启闭机闸门的安全稳定运行保驾护航。
